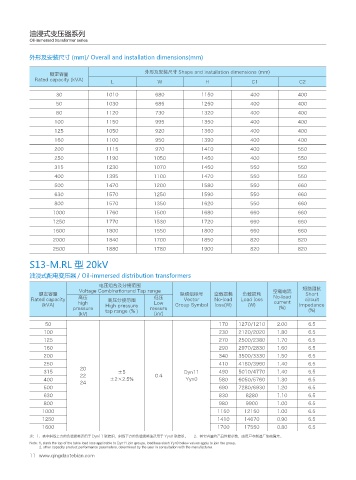

油浸式变压器系列
Oil-immersed transformer series

外形及安装尺寸 (mm)/ Overall and installation dimensions(mm)

额定容量 外形及安装尺寸 Shape and installation dimensions (mm)
Rated capacity (kVA) L W H C1 C2

30 1010 680 1150 400 400
50 1030 685 1250 400 400
80 1120 730 1320 400 400
100 1150 995 1350 400 400
125 1050 920 1360 400 400
160 1100 950 1390 400 400
200 1115 970 1410 400 550
250 1190 1050 1450 400 550
315 1230 1070 1450 550 550
400 1395 1100 1470 550 550
500 1470 1200 1580 550 660
630 1570 1250 1590 550 660
800 1570 1350 1620 550 660
1000 1760 1500 1680 660 660
1250 1770 1530 1720 660 660
1600 1800 1550 1800 660 660
2000 1840 1700 1850 820 820
2500 1880 1780 1900 820 820

S13-M.RL 型 20kV
油浸式配电变压器 / Oil-immersed distribution transformers

电压组合及分接范围
Voltage Combinationand Tap range 空载电流 短路阻抗
额定容量 联结组标号 空载损耗 负载损耗 Short
Rated capacity 高压 高压分接范围 低压 Vector No-load Load loss No-load circuit
current
(kVA) high High pressure Low Group Symbol loss(W) (W) impedance
pressure ressure (%) (%)
(kV) tap range (％ ) （kV）
50 170 1270/1210 2.00 6.5
100 230 2120/2020 1.80 6.5
125 270 2500/2380 1.70 6.5
160 290 2970/2830 1.60 6.5
200 340 3500/3330 1.50 6.5
250 410 4160/3960 1.40 6.5
20
315 ±5 Dyn11 490 5010/4770 1.40 6.5
400 22 ±2×2.5% 0.4 Yyn0 580 6050/5760 1.30 6.5
24
500 690 7280/6930 1.20 6.5
630 830 8280 1.10 6.5
800 980 9900 1.00 6.5
1000 1150 12150 1.00 6.5
1250 1410 14670 0.90 6.5
1600 1700 17550 0.80 6.5
注：1、表中斜线上方的负载损耗适用于 Dyn11 联接组，斜线下方的负载损耗值适用于 Yyn0 联接组。 2、其它容量的产品性能参数，由用户与制造厂协商确定。
Note: 1, slash the top of the table load loss applicable to Dyn11 join groups, load loss slash Yyn0 below values apply to join the group.
2, other capacity product performance parameters, determined by the user in consultation with the manufacturer.
