干式变压器系列
Dry-type transformers series 青 岛 特 变

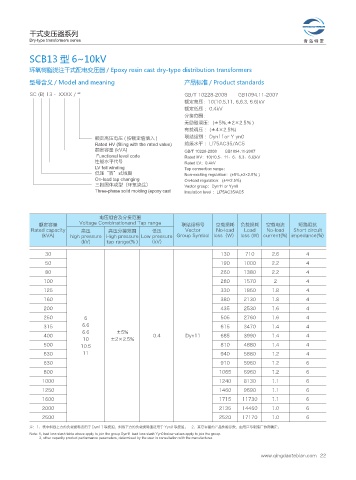

SCB13 型 6~10kV

环氧树脂浇注干式配电变压器 / Epoxy resin cast dry-type distribution transformers

型号含义 / Model and meaning 产品标准 / Product standards

SC (B) 13 - XXXX / ** GB/T 10228-2008 GB1094.11-2007
额定高压：10(10.5,11, 6,6.3, 6.6)kV
额定低压 ：0.4kV
分接范围：
无励磁调压：(±5%,±2×2.5％ )
有载调压 ：(±4×2.5%)
额定高压电压 ( 按额定值填入 ) 联结组别 ：Dyn11or Y yn0
Rated HV (filling with the rated value) 绝缘水平 ：LI75AC35/AC5
额定容量 (kVA) GB/T 10228-2008 GB1094.11-2007
Functional level code Rated HV：10(10.5、11、6、6.3、6.6)kV
性能水平代号 Rated LV：0.4kV
LV foil winding Tap connection range：
低压“箔”式线圈 Non-exciting regulation：(±5%,±2×2.5％ )
On-load tap changing On-load regulation：(±4×2.5%)
三相固体成型（环氧浇注） Vector group：Dyn11 or Yyn0
Three-phase solid molding (epoxy cast Insulation level ：LI75AC35/AC5

电压组合及分接范围
额定容量 Voltage Combinationand Tap range 联结组标号 空载损耗 负载损耗 空载电流 短路阻抗
Rated capacity 高压 高压分接范围 低压 Vector No-load Load No-load Short circuit
(kVA) high pressure High pressure Low pressure Group Symbol loss（W） loss (W) current(%) impedance(%)
(kV) tap range(％ ) （kV）

30 130 710 2.6 4
50 190 1000 2.2 4
80 260 1380 2.2 4
100 280 1570 2 4
125 330 1850 1.8 4
160 380 2130 1.8 4
200 435 2530 1.6 4
250 6 505 2760 1.6 4
315 6.6 615 3470 1.4 4
6.6 ±5%
400 0.4 Dyn11 685 3990 1.4 4
10 ±2×2.5%
500 10.5 810 4880 1.4 4
630 11 940 5880 1.2 4
630 910 5960 1.2 6
800 1065 6960 1.2 6
1000 1240 8130 1.1 6
1250 1460 9690 1.1 6
1600 1715 11730 1.1 6
2000 2135 14450 1.0 6
2500 2520 17170 1.0 6
注：1、表中斜线上方的负载损耗适用于 Dyn11 联接组，斜线下方的负载损耗值适用于 Yyn0 联接组。 2、其它容量的产品性能参数，由用户与制造厂协商确定。
Note: 1, load loss slash table above apply to join the group Dyn11 load loss slash Yyn0 below values apply to join the group.
2, other capacity product performance parameters, determined by the user in consultation with the manufacturer.
