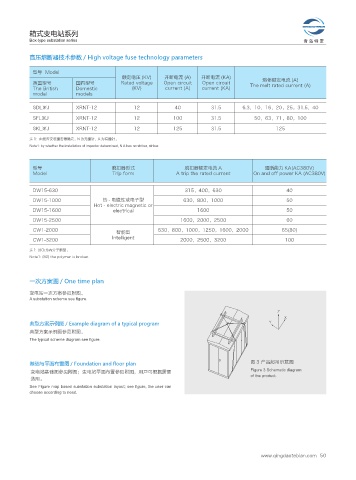

箱式变电站系列
Box-type substation series 青 岛 特 变

高压熔断器技术参数 / High voltage fuse technology parameters

型号 Model
额定电压 (KV) 开断电流 (A) 开断电流 (KA) 熔体额定电流 (A)
英国型号 国内型号 Rated voltage Open circuit Open circuit The melt rated current (A)
The British Domestic (KV) current (A) current (KA)
model models
SDL※J XRNT-12 12 40 31.5 6.3，10，16，20，25，31.5，40

SFL※J XRNT-12 12 100 31.5 50，63，71，80，100
SKL※J XRNT-12 12 125 31.5 125
注 1：由是否安装撞击器确定，N 为无撞针，A 为有撞针。
Note1: by whether the installation of impactor determined, N A has no striker, striker.

型号 脱扣器形式 脱扣器额定电流 A 通断能力 KA(AC380V)
Model Trip form A trip the rated current On and off power KA (AC380V)

DW15-630 315，400，630 40
DW15-1000 热 - 电磁性或电子型 630，800，1000 50
Hot - electric magnetic or
DW15-1600 electrical 1600 50
DW15-2500 1600，2000，2500 60
CW1-2000 智能型 630，800，1000，1250，1600，2000 65(80)
CW1-3200 Intelligent 2000，2500，3200 100
注1：(80)为高分子断型。
Note1: (80) the polymer is broken.

一次方案图 / One time plan
变电站一次方案参见附图。
A substation scheme see figure.
;
9
典型方案示例图 / Example diagram of a typical program :
典型方案示例图参见附图。
The typical scheme diagram see figure.

基础与平面布置图 / Foundation and floor plan 图 3 产品起吊示意图
变电站基础图参见附图；变电站平面布置参见附图，用户可根据需要 Figure 3 Schematic diagram
选用。 of the product.
See Figure map based substation substation layout; see figure, the user can
choose according to need.
