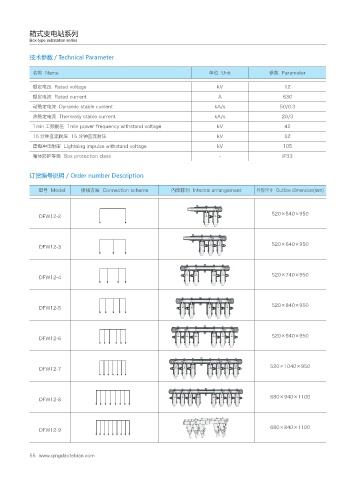

Page 66 - 青岛特变电工有限公司
P. 66
箱式变电站系列
Box-type substation series
技术参数 / Technical Parameter
名称 Name 单位 Unit 参数 Parameter
额定电压 Rated voltage kV 12
额定电流 Rated current A 630
动稳定电流 Dynamic stable current kA/s 50/0.3
热稳定电流 Thermally stable current kA/s 20/3
1min 工频耐压 1min power frequency withstand voltage kV 42
15 分钟直流耐压 15 分钟直流耐压 kV 52
雷电冲击耐压 Lightning impulse withstand voltage kV 105
箱体防护等级 Box protection class - IP33
订货编号说明 / Order number Description
型号 Model 接线方案 Connection scheme 内部排列 Internal arrangement 外形尺寸 Outline dimension(mm)
520×540×950
DFW12-2
DFW12-3 520×640×950
520×740×950
DFW12-4
DFW12-5 520×840×950
520×940×950
DFW12-6
520×1040×950
DFW12-7
680×940×1100
DFW12-8
680×840×1100
DFW12-9
