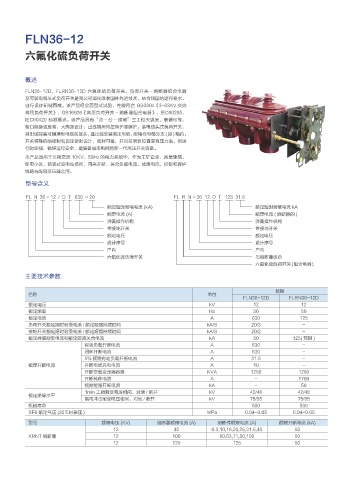

FLN36-12

六氟化硫负荷开关

概述

FLN36-12D、FLRN36-12D 六氟化硫负荷开关、负荷开关 - 熔断器组合电器
及可装电缆头式负荷开关是我公司消化吸收国外先进技术，结合我国的运行要求，
自行设计研制而成。该产品经全面型式试验，性能符合 GB3804《3~63KV 交流
高压负荷开关》、GB16926《高压负荷开关 - 熔断器组合电器》、IEC60265、
IEC60420 标准要求。该产品具有“合 - 分 - 接地”三工位灭弧室，联锁可靠，
断口绝缘强度高，大爬距设计，出线端用均压保护罩保护。装电缆头式负荷开关，
其出线端装可触摸型电缆前接头，进出线安装高压电缆，配用在电缆分支 ( 接 ) 箱内。
开关特殊的动密封和固定密封设计，密封可靠，并且在明显位置装有压力表，供运
行时监视，确保运行安全，是装备城市电网的新一代高压开关设备。
本产品适用于三相交流 10KV、50Hz 的电力系统中，作为工矿企业、高层建筑、
住宅小区、预装式变电站场所，用来开断、关合负载电流、故障电流，控制和保护
线路与配电变压器之用。
型号含义

FL N 36 - 12 / D T 630 - 20 FL R N - 36 12 D T 125 31.5
额定短时耐电电流 (kA) 额定短时耐受电流 kA
额定电流 (A) 额定电流 ( 熔断器的 )
弹簧操作机构 弹簧操作机构
带接地开关 带接地开关
额定电压 额定电压
设计序号 设计序号
户内 户内
六氟化流负荷开关 与熔断器组合
六氟化硫负荷开关(组合电器)
主要技术参数

数据
名称 单位
FLN36-12D FLRN36-12D
额定电压 kV 12 12
额定频率 Hz 50 50
额定电流 A 630 125
负荷开关额定短时耐受电流 / 额定短路持续时间 kA/S 20/3 -
接地开关额定短时耐受电流 / 额定短路持续时间 kA/S 20/2 -
额定峰值耐受电流和额定短路关合电流 kA 50 125( 预期 )
有功负载开断电流 A 630 -
闭环开断电流 A 630 -
5% 额定有功负载开断电流 A 31.5 -
额定开断电流 开断电缆充电电流 A 10 -
开断空载变压器容量 KVA 1250 1250
开断转移电流 A - 1700
预期短路开断电流 kA - 50
1min 工频耐受电压相间、对地 / 断开 kV 42/48 42/48
额定绝缘水平
雷电冲击耐受电压相间、对地 / 断开 kV 75/85 75/85
机械寿命 500 500
SF6 额定气压 (20℃时表压 ) MPa 0.04~0.05 0.04~0.05
型号 额定电压 (KV) 熔断器额定电流 (A) 熔断件额定电流 (A) 额定开断电流 (kA)
12 40 6.3,10,16,20,25,31.5,40 50
XRNT 熔断器 12 100 50,63,71,80,100 50
12 125 125 50
