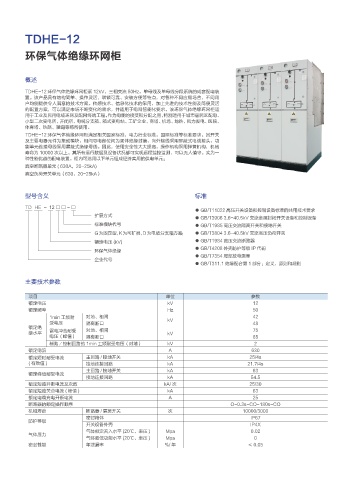

TDHE-12

环保气体绝缘环网柜

概述

TDHE-12 环保气体绝缘环网柜系 12kV，三相交流 50Hz，单母线及单母线分段系统的成套配电装
置。该产品具有结构简单、操作灵活、联锁可靠、安装方便等特点，对各种不同应用场合，不同用
户均能提供令人满意的技术方案。传感技术、信息化技术的采用，加上先进的技术性能及简便灵活
的配置方案，可以满足市场不断变化的需求，并适用于电网智能化要求。该环保气体绝缘环网柜适
用于工业及民用电缆环网及配网终端工程。作为电能的接受和分配之用，特别适用于城市居民区配电、
小型二次变电所、开闭所、电缆分支箱、箱式变电站、工矿企业、商场、机场、地铁、风力发电、医院、
体育场、铁路、隧道等场所使用。
TDHE-12 环保气体绝缘环网柜满足相关国家标准，电力行业标准，国际标准等标准要求。其开关
及主要电器元件为集成模块，相间导电部位间为固体绝缘封装，向外接线采用屏蔽式电缆接头，功
能单元连接母线采用屏蔽式绝缘母线。因此，使用安全性大大提高，操作机构采用弹簧机构，机械
寿命为 10000 次以上。其所有运行数据及设备状况都可实现远程监控监测，可以无人值守。实为一
种性能优越的配电装置。柜内可选用以下单元组成经济实用的供电单元：
真空断路器单元 ( 630A，20-25kA)
真空负荷开关单元（630，20-25kA）

型号含义 标准

TD HE - 12 □ □ - □
● GB/T11022 高压开关设备和控制设备标准的共用技术要求
扩展方式
● GB/T3906 3.6-40.5kV 交流金属封闭开关设备和控制设备
标准模块代号 ● GB/T1985 高压交流隔离开关和接地开关
G为固定型，K为可扩展，D为电缆分支箱方案： ● GB/T3804 3.6-40.5kV 交流高压负荷开关
额定电压 (kV) ● GB/T1984 高压交流断路器
● GB/T4208 外壳防护等级 IP 代码
环保气体绝缘
● GB/T7354 局部放电测量
企业代号
● GB/T311.1 绝缘配合第 1 部分：定义、原则和规则

主要技术参数

项目 单位 参数
额定电压 kV 12
额定频率 Hz 50
1min 工频耐 对地、相间 kV 42
受电压 隔离断口 48
额定绝 对地、相间 75
缘水平 雷电冲击耐受 kV
电压（峰值） 隔离断口 85
辅助／控制回路的 1min 工频耐受电压（对地） kV 2
额定电流 A 630
额定短时耐受电流 主回路 / 接地开关 kA 25/4s
( 有效值 ) 接地连接回路 kA 21.7/4s
主回路 / 接地开关 kA 63
额定峰值耐受电流
接地连接回路 kA 54.5
额定短路开断电流及次数 kA/ 次 25/30
额定短路关合电流 ( 峰值 ) kA 63
额定电缆充电开断电流 A 25
断路器的额定操作顺序 O-0.3s-CO-180s-CO
机械寿命 断路器 / 隔离开关 次 10000/3000
密封箱体 IP67
防护等级
开关设备外壳 IP4X
气体额定充入水平 (20℃、表压 ) Mpa 0.02
气体压力
气体最低功能水平 (20℃、表压 ) Mpa 0
密封性能 年泄漏率 %/ 年 ≤ 0.05
