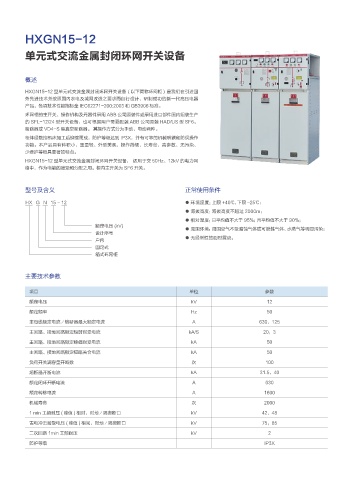

HXGN15-12
单元式交流金属封闭环网开关设备
概述
HXGN15-12 型单元式交流金属封闭环网开关设备 ( 以下简称环网柜 ) 是我们在引进国
外先进技术并按照国内农电及城网改造之要求而自行设计、研制成功的新一代高压电器
产品。各项技术性能指标全 IEC62271-200:2003 和 GB3906 标准。
环网柜的主开关、操作机构及元器件采用 ABB 公司原装件或采用进口部件国内组装生产
的 SFL-12/24 型开关设备，也可根据用户需要配装 ABB 公司原装 HAD/US 型 SF6。
断路器或 VD4-S 型真空断路器。 其操作方式分为手动、电动两种。
柜体经数控机床加工后铆接而成，防护等级达到 IP3X，并有可靠的机械联锁和防误操作
功能。本产品具有体积小、重量轻、外型美观、操作简便、长寿命、高参数、无污染、
少维护等极具显著的特点。
HXGN15-12 型单元式交流金属封闭环网开关设备， 适用于交 50Hz、12kV 的电力网
络中，作为电能的接受和分配之用。柜内主开关为 SF6 开关。
型号及含义 正常使用条件
HX G N 15 - 12 ● 环境温度：上限 +40℃，下限 -25℃；
● 海拔高度：海拔高度不超过 2000m；
● 相对温度：日平均值不大于 95％；月平均值不大于 90％；
额定电压 (kV)
● 周围环境：周围空气不受腐蚀气体或可燃性气体、水蒸气等明显污染；
设计序号
● 无经常性的剧烈震动。
户内
固定式
箱式环网柜
主要技术参数
项目 单位 参数
额定电压 kV 12
额定频率 Hz 50
主母线额定电流／熔断器最大额定电流 A 630，125
主回路、接地回路额定短时耐受电流 kA/S 20，3
主回路、接地回路额定峰值耐受电流 kA 50
主回路、接地回路额定短路关合电流 kA 50
负荷开关满容量开断数 次 100
熔断器开断电流 kA 31.5，40
额定闭环开断电流 A 630
额定转移电流 A 1600
机械寿命 次 2000
1 min 工频耐压 ( 峰值 ) 相对、对地／隔离断口 kV 42，48
雷电冲击耐受电压 ( 峰值 ) 相间、对地／隔离断口 kV 75，85
二次回路 1min 工频耐压 kV 2
防护等级 IP3X
