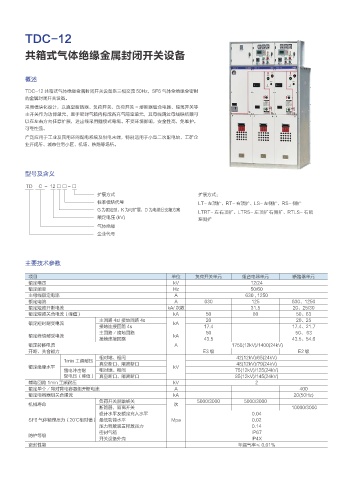

TDC-12

共箱式气体绝缘金属封闭开关设备

概述

TDC-12 共箱式气体绝缘金属封闭开关设备系三相交流 50Hz，SF6 气体全绝缘全密封
的金属封闭开关设备。
采用模块化设计，以真空断路器、负荷开关、负荷开关 - 熔断器组合电器、隔离开关等
主开关作为功能单元，置于密封气箱内构成各充气隔室单元，其母线通过母线联结器可
以在左右方向任意扩展，进出线采用插接式电缆。不受环境影响，安全性高，免维护，
可靠性强。
广泛应用于工业及民用环网配电系统及供电末端，特别适用于小型二次配电站、工矿企
业开闭所、城市住宅小区、机场、铁路等场所。

型号及含义

TD C - 12 □ □ - □
扩展方式 扩展方式：
标准模块代号 LT- 左顶扩、RT- 右顶扩、LS- 左侧扩、RS- 侧扩
G 为固定型，K 为可扩展，D 为电缆分支箱方案
LTRT- 左右顶扩、LTRS- 左顶扩右侧扩、RTLS- 右顶
额定电压 (kV)
左侧扩
气体绝缘
企业代号

主要技术参数

项目 单位 负荷开关单元 组合电器单元 断路器单元
额定电压 kV 12/24
额定频率 Hz 50/60
主母线额定电流 A 630 , 1250
额定电流 A 630 125 630、1250
额定短路开断电流 kA/ 次数 31.5 20、25/30
额定短路关合电流（峰值） kA 50 80 50、63
主回路 4s/ 接地回路 4s 20 20、25
额定短时耐受电流 kA
接地连接回路 4s 17.4 17.4、21.7
主回路／接地回路 50 50、 63
额定峰值耐受电流 kA
接地连接回路 43.5 43.5、54.6
额定转移电流 A 1750(12kV)/1400(24kV)
开断、关合能力 E3 级 E2 级
相对地、相间 42(12kV)/65(24kV)
1min 工频耐压
额定绝缘水平 真空断口、隔离断口 kV 48(12kV)/79(24kV)
雷电冲击耐 相对地、相间 75(12kV)/125(24kV)
受电压（峰值） 真空断口、隔离断口 85(12kV)/145(24kV)
辅助回路 1min 工频耐压 kV 2
额定单个／背对背电容器组开断电流 A 400
额定电容器组关合涌流 kA 20(50Hz)
负荷开关朋鼬岍关 5000/3000 5000/3000
机械寿命 次
断路器，隔离开关 10000/3000
设计水平及额定充入水平 0.04
SF6 气体额定压力（20℃相对值） 最低功能水平 Mpa 0.02
压力释放装置释放压力 0.14
密封气箱 IP67
防护等级
开关设备外壳 IP4X
密封性能 年漏气率≤ 0.01%
