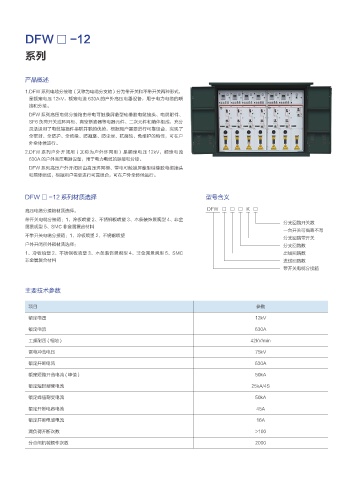

P. 6
DFW □ -12
系列
产品概述
1.DFW 系列电缆分接箱（又称为电缆分支箱）分为带开关和不带开关两种形式，
是额定电压 12kV，额定电流 630A 的户外高压电器设备，用于电力电缆的联
接和分接。
DFW 系列高压电缆分接箱由带电可触摸屏蔽型硅橡胶电缆接头、电缆附件、
SF6 负荷开关或环网柜、真空断路器等电器元件、二次元件和箱体组成，充分
灵活运用了电缆接插件串联并联的优势，根据用户需要进行可靠组合，实现了
全密封、全防护、全绝缘、防凝露、防尘埃、抗腐蚀、免维护的特性，可在户
外全体候运行。
2.DFW 系列户外开闭所（又称为户外环网柜）是额定电压 12kV，额定电流
630A 的户外高压电器设备，用于电力电缆的联接和分接。
DFW 系列高压户外开闭所由高压环网柜、带电可触摸屏蔽型硅橡胶电缆接头
和箱体组成，根据用户需要进行可靠组合，可在户外全体候运行。
DFW □ -12 系列材质选择 型号含义
高压电缆分接箱材质选择： DFW □ □ □ K □
带开关电缆分接箱：1、冷板喷塑 2、不锈钢板喷塑 3、木条装饰景观型 4、非金
分支回路开关数
属景观型 5、SMC 非金属复合材料
一台开关可省略不写
不带开关电缆分接箱：1、冷板喷塑 2、不锈钢喷塑
分支回路带开关
户外开闭所外箱材质选择： 分支回路数
1、冷板喷塑 2、不锈钢板喷塑 3、木条装饰景观型 4、非金属景观型 5、SMC 出线回路数
非金属复合材料 进线回路数
带开关电缆分接箱
主要技术参数
项目 参数
额定电压 12kV
额定电流 630A
工频耐压 ( 相地 ) 42kV/min
雷电冲击电压 75kV
额定开断电流 630A
额定短路开合电流 ( 峰值 ) 50kA
额定短时耐受电流 25kA/4S
额定峰值耐受电流 50kA
额定开断电容电流 45A
额定开断电感电流 16A
满负荷开断次数 >100
分合闸机械操作次数 2000
