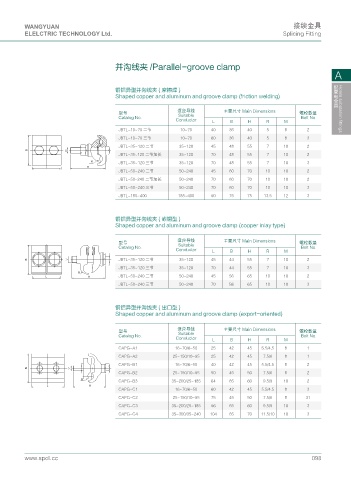

WANGYUAN 接续金具
ELELCTRIC TECHNOLOGY Ltd. Splicing Fitting

并沟线夹 /Parallel-groove clamp
A

铜铝异型并沟线夹 ( 摩擦焊 )
Shaped copper and aluminum and groove clamp (friction welding)

适应导线 主要尺寸 Main Dimensions 配变电金具 Hotels substation fittings
型号 Suitable 螺栓数量
Catalog No. Bolt No.
Conductor L B H R M
JBTL-10~70 二节 10~70 40 36 40 5 8 2
JBTL-10~70 三节 10~70 60 36 40 5 8 3
JBTL-35~120 二节 35~120 45 48 55 7 10 2
$ /
JBTL-35~120 二节加长 35~120 70 48 55 7 10 2
4 JBTL-35~120 三节 35~120 70 48 55 7 10 3
. *
JBTL-50~240 二节 50~240 45 60 70 10 10 2
JBTL-50~240 二节加长 50~240 70 60 70 10 10 2
JBTL-50~240 三节 50~240 70 60 70 10 10 3
JBTL-185~400 185~400 90 75 75 13.5 12 3

铜铝异型并沟线夹 ( 嵌铜型 )
Shaped copper and aluminum and groove clamp (copper inlay type)

适应导线 主要尺寸 Main Dimensions
型号 Suitable 螺栓数量
Catalog No. Bolt No.
Conductor L B H R M
$ / JBTL-35~120 二节 35~120 45 44 55 7 10 2
JBTL-35~120 三节 35~120 70 44 55 7 10 3
4
. * JBTL-50~240 二节 50~240 45 56 65 10 10 2
JBTL-50~240 三节 50~240 70 56i 65 10 10 3

铜铝异型并沟线夹 ( 出口型 )
Shaped copper and aluminum and groove clamp (export-oriented)

适应导线 主要尺寸 Main Dimensions
型号 Suitable 螺栓数量
Catalog No. Bolt No.
Conductor L B H R M
CAPG-A1 16~70/6~50 25 42 45 S.5/4.5 8 1
CAPG-A2 25~150/10~95 25 42 45 7.5/6 8 1
CAPG-B1 16~70/6~50 40 42 45 5.5/4.5 8 2
$ /
CAPG-B2 25~150/10~95 50 45 50 7.5/6 8 2
4 CAPG-B3 35~200/25~185 64 65 60 9.5/9 10 2
. *
CAPG-C1 16~70/6~50 60 42 45 5.5/4.5 8 3
CAPG-C2 25~150/10~95 75 45 50 7.5/6 8 31
CAPG-C3 35~200/25~185 96 65 60 9.5/9 10 3
CAPG-C4 35~300/35~240 104 65 70 11.5/10 10 3

www.spdl.cc 098
