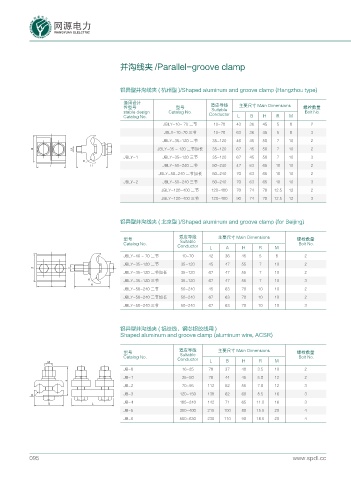

并沟线夹 /Parallel-groove clamp

铝异型并沟线夹 ( 杭州型 )/Shaped aluminum and groove clamp (Hangzhou type)

通用设计 适应导线
性型号 型号 Suitable 主要尺寸 Main Dimensions 螺栓数量
stable design Catalog No. Conductor Bolt No.
Catalog No. L B H R M
JBLY-10~ 70 二节 10-70 43 36 45 5 8 2
JBLY-10~70 三节 10-70 63 36 45 5 8 3
JBLY-35~120 二节 35-120 46 45 50 7 10 2
$ / JBLY-35 - 120 二节加长 35-120 67 45 50 7 10 2
JBLY-1 JBLY-35~120 三节 35-120 67 45 50 7 10 3
4
. * JBLY-50~240 二节 50-240 47 63 65 10 10 2
JBLY-50-240 二节加长 50-240 70 63 65 10 10 2
JBLY-2 JBLY-50~240 三节 50-240 70 63 65 10 10 3
JBLY-120-400 二节 120~400 70 74 70 12.5 12 2
JBLY-120~400 三节 120~400 90 74 70 12.5 12 3

铝异型并沟线夹 ( 北京型 )/Shaped aluminum and groove clamp (for Beijing)

适应导线 主要尺寸 Main Dimensions
型号 Suitable 螺栓数量
Catalog No. Bolt No.
Conductor L A H R M
JBLY-16 ~ 70 二节 10-70 42 36 45 5 8 2
JBLY-35~120 二节 35-120 45 47 55 7 10 2
$ /
JBLY-35~120 二节加长 35-120 67 47 55 7 10 2
4 JBLY-35~120 三节 35-120 67 47 55 7 10 3
. *
JBLY-50~240 二节 50-240 45 63 70 10 10 2
JBLY-50~240 二节加长 50-240 67 63 70 10 10 2
JBLY-50~240 三节 50-240 67 63 70 10 10 3

铝异型并沟线夹 ( 铝绞线、钢芯铝绞线用 )
Shaped aluminum and groove clamp (aluminum wire, ACSR)

适应导线 主要尺寸 Main Dimensions
型号 Suitable 螺栓数量
Catalog No. Conductor Bolt No.
/ L B H R M
JB-0 16~25 70 37 40 3.5 10 2
JB-1 35~50 78 44 45 5.0 12 2
*
JB-2 70~95 112 52 55 7.0 12 3
4 JB-3 120~150 138 62 60 8.5 16 3
JB-4 185~240 142 71 65 11.0 16 3
$ .
JB-5 300~400 215 100 80 15.5 20 4
JB-6 500~630 230 110 90 18.5 20 4

095 www.spdl.cc
