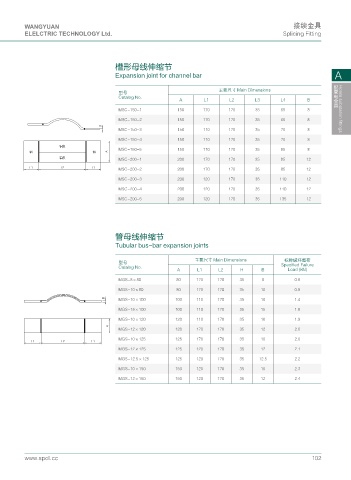

Page 124 - 网源电力科技有限公司

WANGYUAN 接续金具
ELELCTRIC TECHNOLOGY Ltd. Splicing Fitting

槽形母线伸缩节

Expansion joint for channel bar A

主要尺寸 Main Dimensions
型号
Catalog No.
A L1 L2 L3 L4 B
MSC-150-1 150 170 170 35 65 8 配变电金具 Hotels substation fittings
MSC-150-2 150 170 170 35 65 8
$
MSC-150-3 150 110 170 35 70 8
MSC-150-4 150 110 170 35 70 8
᧳ᅏ
MSC-150-5 150 110 170 35 85 8
᧳ ᧳ #
᧳ᅏ MSC-200-1 200 170 170 35 85 12
. . . MSC-200-2 200 170 170 35 85 12
MSC-200-3 200 120 170 35 110 12
MSC-200-4 200 120 170 35 110 12
MSC-200-5 200 120 170 35 135 12

管母线伸缩节
Tubular bus-bar expansion joints

主要尺寸 Main Dimensions 标称破坏载荷
型号 Specified Failure
Catalog No.
A L1 L2 H B Load (kN)
MGS-8×80 80 170 170 35 8 0.8
MGS-10×80 80 170 170 35 10 0.9
$ MGS-10×100 100 110 170 35 10 1.4
MGS-15×100 100 110 170 35 15 1.8
MGS-10×120 120 110 170 35 10 1.9
#
MGS-12×120 120 170 170 35 12 2.0
MGS-10×125 125 170 170 35 10 2.0
. . .
MGS-12×125 125 120 170 35 12 2.1

MGS-12.5×125 125 120 170 35 12.5 2.2
MGS-10×150 150 120 170 35 10 2.3
MGS-12×150 150 120 170 35 12 2.4

www.spdl.cc 102
