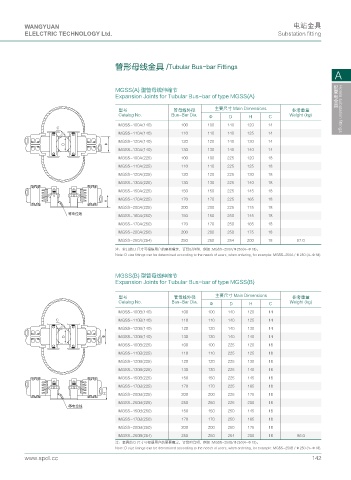

Page 164 - 网源电力科技有限公司

WANGYUAN 电站金具
ELELCTRIC TECHNOLOGY Ltd. Substation fitting

管形母线金具 /Tubular Bus-bar Fittings
A

MGSS(A) 型管母线伸缩节
Expansion Joints for Tubular Bus-bar of type MGSS(A)

型号 管母线外径 主要尺寸 Main Dimensions 参考重量 配变电金具 Hotels substation fittings
Catalog No. Bus-Bar Dia. Φ D H C Weight (kg)
MGSS-100A(140) 100 100 140 120 14
%
MGSS-110A(140) 110 110 140 125 14
MGSS-120A(140) 120 120 140 130 14
& µ
MGSS-130A(140) 130 130 140 140 14
MGSS-100A(225) 100 100 225 120 18
MGSS-110A(225) 110 110 225 125 18
MGSS-120A(225) 120 120 225 130 18
MGSS-130A(225) 130 130 225 140 18
MGSS-150A(225) 150 150 225 145 18
MGSS-170A(225) 170 170 225 165 18
*
MGSS-200A(225) 200 200 225 175 18
ኳჇћፏ
MGSS-160A(250) 150 150 250 145 18
MGSS-170A(250) 170 170 250 165 18
MGSS-200A(250) 200 200 250 175 18
MGSS-250A(254) 250 250 254 200 18 97.0
注：金具的 D 尺寸可根据用户的需要确定，订货时注明，例如 :MGSS-250A/Φ250(4-Φ18)。
Note: D size fittings can be determined according to the needs of users, when ordering, for example: MGSS-250A / Φ250 (4-Φ18).

MGSS(B) 型管母线伸缩节
Expansion Joints for Tubular Bus-bar of type MGSS(B)

型号 管母线外径 主要尺寸 Main Dimensions 参考重量
Catalog No. Bus-Bar Dia. Φ D H C Weight (kg)
MGSS-100B(140) 100 100 140 120 14
% MGSS-110B(140) 110 110 140 125 14
MGSS-120B(140) 120 120 140 130 14
&  MGSS-130B(140) 130 130 140 140 14
MGSS-100B(225) 100 100 225 120 18
MGSS-110B(225) 110 110 225 125 18
MGSS-120B(225) 120 120 225 130 18
MGSS-130B(225) 130 130 225 140 18
MGSS-150B(225) 150 150 225 145 18
MGSS-170B(225) 170 170 225 165 18
* MGSS-200B(225) 200 200 225 175 18
MGSS-250B(225) 250 250 225 200 18
ኳჇћፏ
MGSS-150B(250) 150 150 250 145 18
MGSS-170B(250) 170 170 250 165 18
MGSS-200B(250) 200 200 250 175 18
MGSS-250B(254) 250 250 254 200 18 96.0
注：金具的 D 尺寸可根据用户的需要确定，订货时注明，例如 :MGSS-250B/Φ250(4-Φ18)。
Note: D size fittings can be determined according to the needs of users, when ordering, for example: MGSS-250B / Φ250 (4-Φ18).
