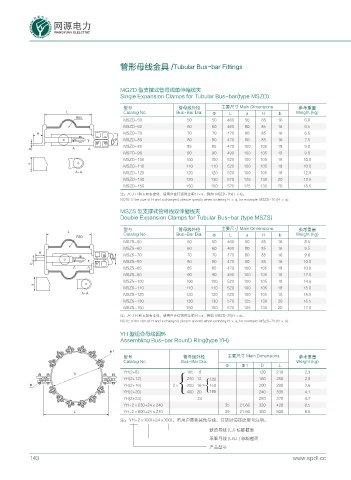

管形母线金具 /Tubular Bus-bar Fittings

MGZD 型支撑式管母线单伸缩线夹
Single Expansion Clamps for Tubular Bus-bar(type MSZD)

型号 管母线外径 主要尺寸 Main Dimensions 参考重量
. Catalog No. Bus-Bar Dia. Φ L a H b Weight (kg)
4
MSZD-50 50 50 460 50 85 16 6.0
MSZD-60 60 60 460 80 85 16 6.5
* MSZD-70 70 70 470 80 85 16 6.5
 MSZD-80 80 80 470 80 85 16 7.5
MSZD-85 85 85 470 100 105 18 9.0
D # #
MSZD-90 90 90 490 100 105 18 9.5
MSZD-100 100 100 520 100 105 18 10.0
C
MSZD-110 110 110 520 100 105 18 10.0
# # MSZD-120 120 120 520 100 105 18 12.0
MSZD-130 130 130 570 125 130 20 13.5
MSZD-150 150 150 570 125 130 20 15.5
注：尺寸 H 和 a 如有变化，请用户在订货时注明 H×a，例如 :MSZD-70(H ×a)。
NOTE: If the size of H and a changed, please specify when ordering H × a, for example: MSZD-70 (H × a).

MSZS 型支撑式管母线双伸缩线夹
Double Expansion Clamps for Tubular Bus-bar (type MSZS)

型号 管母线外径 主要尺寸 Main Dimensions 参考重量
.
4 Catalog No. Bus-Bar Dia. Φ L a H b Weight (kg)
MSZS-50 50 50 460 50 85 16 8.5
MSZS-60 60 60 460 80 85 16 9.5
*
MSZS-70 70 70 470 80 85 16 9.6

D MSZS-80 80 80 470 80 85 16 10.0
# # MSZS-85 85 85 470 100 105 18 10.8
MSZS-90 90 90 490 100 105 18 12.5
MSZS-100 100 100 520 100 105 18 14.6
C
MSZS-110 110 110 520 100 105 18 15.0
# # MSZS-120 120 120 520 100 105 18 15.5
MSZS-130 130 130 570 125 130 20 16.5
MSZS-150 150 150 570 125 130 20 17.0
注：尺寸 H 和 a 如有变化，请用户在订货时注明 H×a，例如 :MSZS-70(H ×a)。
NOTE: If the size of H and a changed, please specify when ordering H × a, for example: MSZS-70 (H × a).

YH 型组合母线圆环
Assembling Bus-bar RounD Ring(type YH)

µ
型号 管母线外径 主要尺寸 Main Dimensions 参考重量
Catalog No. Bus-Bar Dia. Weight (kg)
Φ Φ1 D L
& YH(2+8) 185 8 120 210 2.3
{
YH(2+12) { 240 12 120 160 250 2.8
 YH(2+16) 2× 300 16× 150 200 290 3.6
YH(2+20) 400 20 185 240 330 4.1
YH(2+24) 24 280 370 4.7
YH-2×630+24×240 35 21.66 320 420 6.5
. YH-2×800+24×240 39 21.66 360 500 8.5
注：YH-2×XXX+24×XXX，若用户需要其他导线，订货时请按此型号注明。
载流导线 (LJ) 标称截面
承重导线 (LGJ ) 标称截面
产品型号
