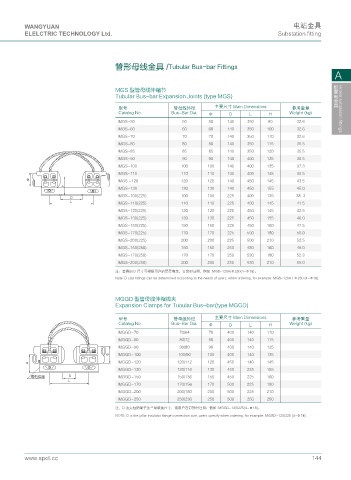

WANGYUAN 电站金具
ELELCTRIC TECHNOLOGY Ltd. Substation fitting

管形母线金具 /Tubular Bus-bar Fittings
A

MGS 型管母线伸缩节
Tubular Bus-bar Expansion Joints (type MGS)

型号 管母线外径 主要尺寸 Main Dimensions 参考重量 配变电金具 Hotels substation fittings
Catalog No. Bus-Bar Dia. Φ D L H Weight (kg)
MGS-50 50 50 140 350 90 32.6
MGS-60 60 60 140 350 100 32.6
MGS-70 70 70 140 350 110 32.6
MGS-80 80 80 140 350 115 35.5
MGS-85 85 85 140 350 120 35.5
MGS-90 90 90 140 400 125 36.5
MGS-100 100 100 140 400 135 37.3
MGS-110 110 110 140 400 145 40.5
 MGS -120 120 120 140 450 145 43.5
*
MGS-130 130 130 140 450 155 45.0
& MGS-100(225) 100 100 225 400 135 38 .3
. MGS-110(225) 110 110 225 400 145 41.5
MGS-120(225) 120 120 225 450 145 42.5
MGS-130(225) 130 130 225 450 155 46.0
MGS-150(225) 150 150 225 450 160 47.5
MGS-170(225) 170 170 225 500 180 50.0
MGS-200(225) 200 200 225 500 210 52.5
MGS-150(250) 150 150 250 480 160 49.0
MGS-170(250) 170 170 250 530 180 52.3
MGS-200(250) 200 200 250 530 210 55.0
注：金具的 D 尺寸可根据用户的需要确定，订货时注明，例如 :MGS-120A/Φ250(4-Φ18)。
Note: D size fittings can be determined according to the needs of users, when ordering, for example: MGS-120A / Φ250 (4-Φ18).

MGGD 型管母线伸缩线夹
Expansion Clamps for Tubular Bus-bar(type MGGD)

型号 管母线外径 主要尺寸 Main Dimensions 参考重量
Catalog No. Bus-Bar Dia. Φ D L H Weight (kg)
MGGD-70 70/64 70 400 140 110
MGGD-80 80/72 80 400 140 115
MGGD-90 90/80 90 400 140 125
 MGGD-100 100/90 100 400 140 135
MGGD-120 120/112 120 450 140 145
*
MGGD-130 130/116 130 450 225 155
ኳჇћፏ & MGGD-150 150/136 150 450 225 160
.
MGGD-170 170/156 170 500 225 180
MGGD-200 200/180 200 500 225 210
MGGD-250 250/230 250 500 250 250
注：D 为支柱绝缘子法兰盘联接尺寸，请用户在订货时注明；例如 :MGGD-120/225(4-Φ18)。
NOTE: D is the pillar insulator flange connection size, users specify when ordering; for example: MGGD-120/225 (4-Φ18).

www.spdl.cc 144
