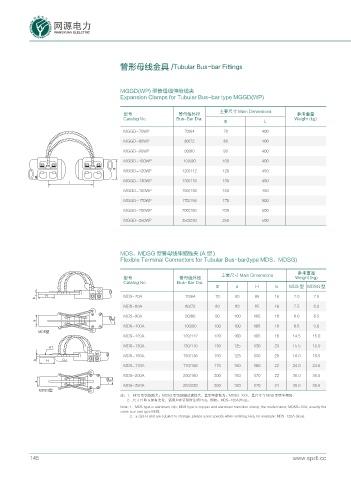

管形母线金具 /Tubular Bus-bar Fittings

MGGD(WP) 型管母线伸缩线夹
Expansion Clamps for Tubular Bus-bar type MGGD(WP)

主要尺寸 Main Dimensions
型号 管母线外径 参考重量
Catalog No. Bus-Bar Dia. Weight (kg)
Φ L
MGGD-70WP 70/64 70 400
MGGD-80WP 80/72 80 400
MGGD-90WP 90/80 90 400
MGGD-100WP 100/90 100 400
 MGGD-120WP 120/112 120 450
MGGD-130WP 130/116 130 450
.
MGGD-150WP 150/136 150 450

MGGD-170WP 170/156 170 500
MGGD-200WP 200/180 200 500
MGGD-250WP 250/230 250 500

MDS、MDSG 型管母线伸缩钱夹 (A 型 )
Flexible Terminal Connectors for Tubular Bus-bar(type MDS、MDSG)

参考重量
主要尺寸 Main Dimensions
型号 管母线外径 Weight (kg)
Catalog No. Bus-Bar Dia.
Φ a H b MDS 型 MDSG 型
* MDS-70A 70/64 70 80 85 16 7.0 7.5
D
MDS-80A 80/72 80 80 85 16 7.5 8.0

MDS-90A 90/80 90 100 105 18 8.0 8.5
C 
MDS-100A 100/90 100 100 105 18 8.5 9.0
/&5ތ
MDS-120A 120/112 120 100 105 18 14.5 15.0
# MDS-130A 130/116 130 125 130 20 15.5 16.0
MDS-150A 150/136 150 125 130 20 16.0 16.5
D * %W
MDS-170A 170/156 170 150 160 22 24.0 24.5
MDS-200A 200/180 200 150 170 22 36.0 36.5
C 
MDS-250A 250/230 250 150 170 24 39.0 39.5
/&5)ތ
注：1、MDS 型为铝线夹；MDSG 型为铜铝过渡线夹，其型号命名为；MDSG-XXA，其尺寸与 MGS 型完全相同 ;
2、尺寸 H 和 a 如有变化，请用户在订货时注明 Hxa，例如：MDS-120A(Hxa)。
Note: 1、MDS type is aluminum clip; MDS type is copper and aluminum transition clamp, the model name; MDSG-XXA, exactly the
same size and type MGS;
2、a size H and are subject to change, please users specify when ordering Hxa, for example: MDS-120A (Hxa).

145 www.spdl.cc
