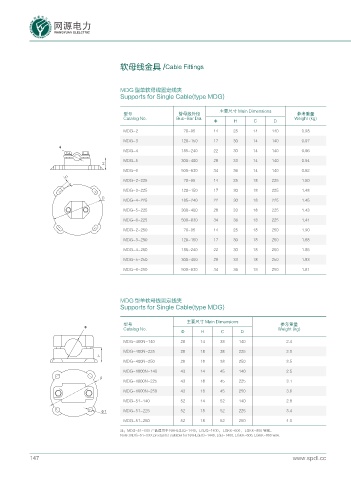

Page 169 - 网源电力科技有限公司

软母线金具 /Cable Fittings

MDG 型单软母线固定线夹
Supports for Single Cable(type MDG)

主要尺寸 Main Dimensions
型号 管母线外径 参考重量
Catalog No. Bus-Bar Dia. Weight (kg)
Φ H C D
MDG-2 70~95 14 25 14 140 0.98
MDG-3 120~150 17 30 14 140 0.97
µ
MDG-4 185~240 22 30 14 140 0.96
MDG-5 300~400 28 33 14 140 0.94
*
MDG-6 500~630 34 36 14 140 0.92
%
MDG-2-225 70~95 14 25 18 225 1.50
MDG-3-225 120~150 17 30 18 225 1.48
&
MDG-4-225 185~240 22 30 18 225 1.45
MDG-5-225 300~400 28 33 18 225 1.43
MDG-6-225 500~630 34 36 18 225 1.41
MDG-2-250 70~95 14 25 18 250 1.90
MDG-3-250 120~150 17 30 18 250 1.88
MDG-4-250 185~240 22 30 18 250 1.85
MDG-5-250 300~400 28 33 18 250 1.83
MDG-6-250 500~630 34 36 18 250 1.81

MDG 型单软母线固定线夹
Supports for Single Cable(type MDG)

主要尺寸 Main Dimensions
型号 参考重量

Catalog No. Weight (kg)
Φ H C D
MDG-400N-140 28 14 38 140 2.4
MDG-400N-225 28 18 38 225 3.0
*
MDG-400N-250 28 18 38 250 3.5
MDG-1000N-140 43 14 45 140 2.5
&
MDG-1000N-225 43 18 45 225 3.1
MDG-1000N-250 43 18 45 250 3.6
MDG-51-140 52 14 52 140 2.8
 MDG-51-225 52 18 52 225 3.4
MDG-51-250 52 18 52 250 4.0
注：MDG-51-XXX 产品适用于 NAHLGJQ-1440，LGJQ-1400， LGKK-600， LGKK-900 导线。
Note: MDG-51-XXX product is suitable for NAHLGJQ-1440, LGJ-1400, LGKK-600, LGKK-900 wire.
