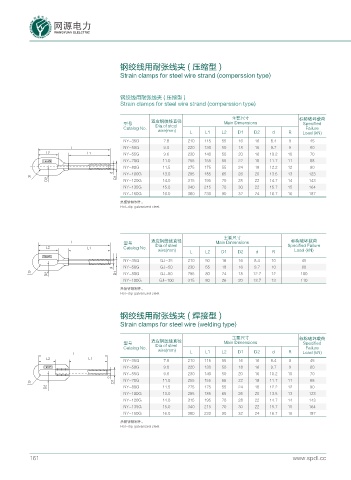

钢绞线用耐张线夹 ( 压缩型 )

Strain clamps for steel wire strand (comperssion type)

钢绞线用耐张线夹 ( 压缩型 )
Strain clamps for steel wire strand (comperssion type)

主要尺寸 标称破坏载荷
适应钢绞线直径
型号 Dia.of steel Main Dimensions Specified
Catalog No. Failure
wire(mm) L L1 L2 D1 D2 d R Load (kN)
NY-35G 7.8 210 115 55 16 16 8.4 9 45
. NY-50G 9.0 220 130 50 18 16 9.7 9 60
. . NY-55G 9.6 230 140 50 20 16 10.2 10 70
NY-70G 11.0 255 155 55 22 18 11.7 11 88
ףഗ׽ތ؜
NY-80G 11.5 275 175 55 24 18 12.2 12 90
F NY-100G 13.0 295 185 65 26 20 13.5 13 123
4 &
& NY-120G 14.0 315 195 70 28 22 14.7 14 143
NY-135G 15.0 340 215 70 30 22 15.7 15 164
NY-150G 16.0 380 230 90 32 24 16.7 16 187
热镀锌钢制件。
Hot-dip galvanized steel.

主要尺寸
. 型号 适应钢绞线直径 Main Dimensions 标称破坏载荷
. . Catalog No. Dia.of steel Specified Failure
wire(mm) L L2 D1 D2 d R Load (kN)
ףഗ׽ތ؜
NY-35G GJ-35 210 50 16 16 8.4 10 45
NY-50G GJ-50 230 55 18 16 9.7 10 60
F
4 &
& NY-80G GJ-80 295 80 24 18 12.2 12 100
NY-100G GJ-100 315 80 26 20 13.7 13 110
热镀锌钢制件。
Hot-dip galvanized steel.

钢绞线用耐张线夹 ( 焊接型 )
Strain clamps for steel wire (welding type)

主要尺寸 标称破坏载荷
适应钢绞线直径
型号 Dia.of steel Main Dimensions Specified
Catalog No. Failure
wire(mm)
. L L1 L2 D1 D2 d R Load (kN)
. .
NY-35G 7.8 210 115 55 16 16 8.4 9 45
ףഗ׽ތ؜ NY-50G 9.0 220 130 50 18 16 9.7 9 60
NY-55G 9.6 230 140 50 20 16 10.2 10 70
F
4 & NY-70G 11.0 255 155 55 22 18 11.7 11 88
& NY-80G 11.5 275 175 55 24 18 12.2 12 90
NY-100G 13.0 295 185 65 26 20 13.5 13 123
NY-120G 14.0 315 195 70 28 22 14.7 14 143
NY-135G 15.0 340 215 70 30 22 15.7 15 164
NY-150G 16.0 380 230 90 32 24 16.7 16 187
热镀锌钢制件。
Hot-dip galvanized steel.

161 www.spdl.cc
