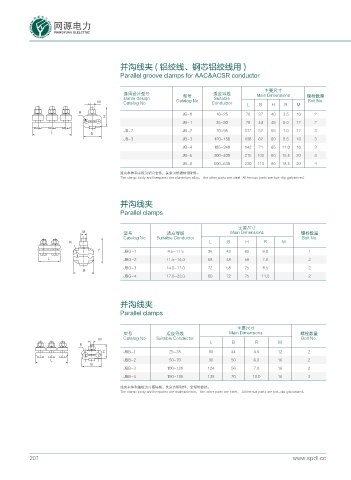

并沟线夹 ( 铝绞线、钢芯铝绞线用 )

Parallel groove clamps for AAC&ACSR conductor

主要尺寸
通用设计型号 型号 适应导线 Main Dimensions 螺栓数量
stable desiqn Suitable
/ Catalog No. Catalog No Conductor L B H R M Bolt No.
4 JB-0 16~25 70 37 40 3.5 10 2
*
JB-1 35-50 78 44 45 5.0 12 2
. $ JB-2 JB-2 70~95 112 52 55 7.0 12 3
JB-3 JB-3 120-150 138 62 60 8.5 16 3
JB-4 185-240 142 71 65 11.0 16 3
JB-5 300-400 215 100 80 15.5 20 4
JB-6 500-630 230 110 90 18.5 20 4
线夹本体和盖板为铝合金件，其余为热镀锌钢制件。
The clamp body and keepares are aluminium alloy， the other parts are steel. All ferrous parts are hot-dip galvanized.

并沟线夹
Parallel clamps

主要尺寸
/ 型号 适应导线 Main Dimensions 螺栓数量
Catalog No Suitable Conductor Bolt No.
4 L B H R M
* JBG-1 4.5~11.5 36 43 60 6.0 1
. JBG-2 11.5-14.0 68 48 58 7.0 2
JBG-3 14.0-17.0 72 58 75 8.5 2
$
JBG-4 17.0~22.0 80 72 75 11.0 2

并沟线夹
Parallel clamps

主要尺寸
型号 适应导线 Main Dimensions 螺栓数量
/ Catalog No Suitable Conductor Bolt No.
L B R M
4
* JBB-1 25-35 90 44 4.5 12 2
. JBB-2 50~70 90 50 6.0 16 2
$
JBB-3 100-120 124 56 7.0 16 2
JBB-4 150-185 138 70 10.0 16 3

线夹本体和盖板为可锻铸铁，其余为钢制件，全部热镀锌。
The clamp body and keepares are malleableiron， the other parts are steel， All ferrous parts are hot-dip galvanized.
