WANGYUAN 接续金具
ELELCTRIC TECHNOLOGY Ltd. Splicing fitting

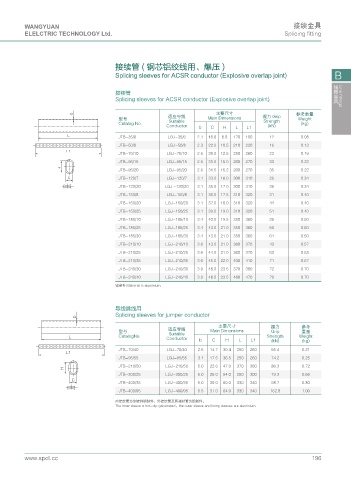

接续管 ( 钢芯铝绞线用、爆压 )

Splicing sleeves for ACSR conductor (Explosive overlap joint) B

接续管
Splicing sleeves for ACSR conductor (Explosive overlap joint) 线路金具 Line fittings

D 适应导线 主要尺寸 握力 Grip 参考重量
型号 Suitable Main Dimensions Strength Weight
Catalog No. (kg)
Conductor b C H L L1 (kN)
. JTB-35/6 LGJ-35/6 2.1 18.6 8.8 170 180 12 0.08
JTB-50/8 LGJ-50/8 2.3 22.0 10.5 210 220 16 0.13
.
JTB-70/10 LGJ-70/10 2.6 26.0 12.5 250 260 22 0.19
JTB-95/15 LGJ-95/15 2.6 31.0 15.0 260 270 33 0.22
* JTB-95/20 LGJ-95/20 2.6 31.5 15.2 260 270 35 0.22
% JTB-120/7 LGJ-120/7 3.1 33.0 16.0 300 310 26 0.34
JTB-120/20 LGJ.-120/20 3.1 35.0 17.0 300 310 39 0.34
JTB-150/8 LGJ-150/8 3.1 36.0 17.5 310 320 31 0.40
JTB-150/20 LGJ-150/20 3.1 37.0 18.0 310 320 44 0.40
JTB-150/25 LGJ-150/25 3.1 39.0 19.0 310 320 51 0.40
JTB-185/10 LGJ-185/10 3.4 40.0 19.5 350 360 39 0.50
JTB-185/25 LGJ-185/25 3.4 43.0 21.0 350 360 56 0.50
JTB-185/30 LGJ-185/30 3.4 43.0 21.0 350 360 61 0.50
JTB-210/10 LGJ-210/10 3.6 43.0 21.0 360 370 43 0.57
JTB-210/25 LGJ-210/25 3.6 44.0 21.0 360 370 63 0.63
JTB-210/35 LGJ-210/35 3.6 45.0 22.0 400 410 71 0.67
JTB-240/30 LGJ-240/30 3.9 48.0 23.5 370 380 72 0.70
JTB-240/40 LGJ-240/40 3.9 48.0 23.5 460 470 79 0.70
铝制件 Materrial is aluminium.

导线跳线用
Splicing sleeves for jumper conductor
D
主要尺寸 握力 参考
适应导线
型号 Suitable Main Dimensions Grip 重量
. CatalogNo. Conductor b C H L L1 Strength Weight
(kN)
(kg)
JTB-70/40 LGJ-70/40 2.6 14.7 30.4 250 260 55.4 0.21
.
JTB-95/55 LGJ-95/55 3.1 17.5 36.5 250 260 74.2 0.25
JTB-210/50 LGJ-210/50 5.0 22.6 47.0 370 380 86.3 0.72
*
JTB-300/25 LGJ-300/25 5.0 26.0 54.0 290 300 79.3 0.66
%
JTB-400/35 LGJ-400/35 5.0 39.0 60.0 330 340 98.7 0.80
JTB-400/95 LGJ-400/95 5.5 31.0 64.0 330 340 162.8 1.00
内接续管为热镀锌钢制件，外接续管及两端衬管为铝制件。
The inner sleeve is hot-dip galvanized，the outer sleeve and lining sleeves are aluminium.
