WANGYUAN 架空绝缘导线金具
ELELCTRIC TECHNOLOGY Ltd. Aerial Insulation Conductor Fitting

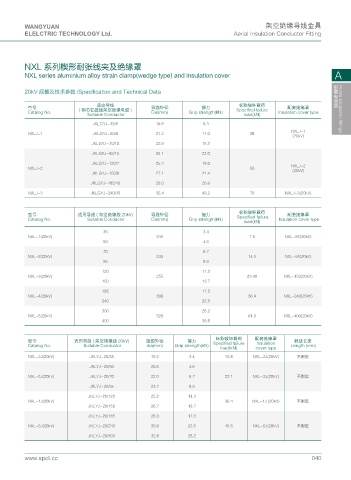

NXL 系列楔形耐张线夹及绝缘罩

NXL series aluminium alloy strain clamp(wedge type) and insulation cover A

20kV 规格及技术参数 /Specification and Technical Data

适应导线 标称破坏载荷
型号 ( 钢芯铝绞线架空绝缘电缆 ) 导线外径 握力 Specified failure 配套绝缘罩 配变电金具 Hotels substation fittings
Catalog No. Dia(mm) Grip strength(kN) Insulation cover type
Suitable Conductor load(kN)
JKLGYJ-35/6 19.9 8.3
NXLJ-1
NXLJ-1 JKLGYJ-50/8 21.2 11.0 38
(20kV)
JKLGYJ-70/10 22.9 15.3
JKLGYJ-95/15 25.1 23.0

JKLGYJ-120/7 25.7 18.0
NXLJ-2 50 NXLJ-2
(20kV)
JKLGYJ-150/8 27.1 21.4
JKLGYJ-185/10 29.0 26.6
NXLJ-3 JKLGYJ-240/30 32.4 49.2 70 NXLJ-3(20kV)

标称破坏载荷
型号 适用导线 ( 架空绝缘线 20kV) 导线外径 握力 Specified failure 配套绝缘罩
Catalog No. Suitable Conductor Dia(mm) Grip strength(kN) Insulation cover type
load(kN)
35 3.4
NXL-1(20kV) 245 7.5 NXL-95(20kV)
50 4.6
70 6.7
NXL-2(20kV) 245 14.5 NXL-95(20kV)
95 8.9
120 11.3
NXL-3(20kV) 255 23.40 NXL-150(20kV)
150 13.7
185 17.3
NXL-4(20kV) 300 36.4 NXL-240(20kV)
240 22.5
300 28.2
NXL-5(20kV) 320 61.0 NXL-400(20kV)
400 39.8

标称破坏载荷 配套绝缘罩
型号 适用导线 ( 架空绝缘线 20kV) 线缆外径 握力 Specified failure Insulation 剥线长度
Catalog No. Suitable Conductor dia(mm) Grip strength(kN) Length (mm)
load(kN) cover type
NXL-2J(20kV) JKLYJ-20/35 19.2 3.4 10.8 NXL-2J(20kV) 不剥皮
JKLYJ-20/50 20.5 4.6
NXL-3J(20kV) JKLYJ-20/70 22.0 6.7 22.1 NXL-3J(20kV) 不剥皮
JKLYJ-20/95 23.7 8.9

JKLYJ-20/120 25.2 11.3
NXL-4J(20kV) 36.4 NXL-4J (20kV) 不剥皮
JKLYJ-20/150 26.7 13.7
JKLYJ-20/185 28.3 17.3
NXL-5J(20kV) JKLYJ-20/240 30.6 22.5 45.5 NXL-5J(20kV) 不剥皮
JKLYJ-20/300 32.8 28.2

www.spdl.cc 040
