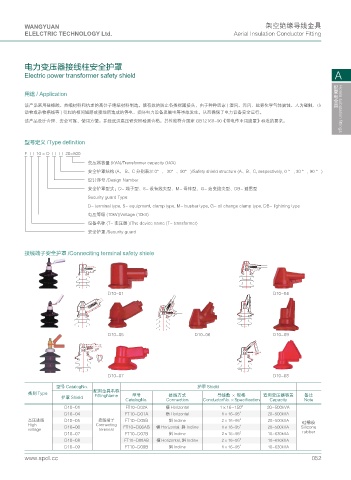

Page 74 - 网源电力科技有限公司

WANGYUAN 架空绝缘导线金具
ELELCTRIC TECHNOLOGY Ltd. Aerial Insulation Conductor Fitting

电力变压器接线柱安全护罩

Electric power transformer safety shield A

用途 / Application
该产品采用硅橡胶、热缩材料和抗老的高分子绝缘材料制造。能有效的防止各类裸露接头，由于种种因素 ( 湿闪、污闪、盐雾化学气体腐蚀、人为碰触、小 配变电金具 Hotels substation fittings
动物或杂物搭线等 ) 引起的相间短路或接地所造成的停电、损坏电力设备及触电等事故发生。从而确保了电力设备安全运行。
该产品设计合理、安全可靠、使用方便。并经武汉高压研究所检测合格，其性能符合国家 GB12168-90《带电作业用遮罩》标准的要求。

型号定义 /Type definition
F □ 10 - D □ □ 20-500
变压器容量 (kVA)/Transformer capacity (kVA)
安全护罩结构 (A、 B、C 分别表示 0°、 30°、90° )/Safety shield structure (A、B、C, respectively, 0 ° , 30 ° , 90 ° )
设计序号 /Design Number
安全护罩型式：D- 端子型、S- 设备线夹型、M- 母排型、G- 油变线夹型、DB- 避雷型
Security guard Type:
D- terminal type, S- equipment, clamp type, M- busbar type, G- oil change clamp type, DB- lightning type
电压等级 (10kV)/Voltage (10kV)
设备名称 (T- 变压器 )/The device name (T- transformer)
安全护罩 /Security guard

接线端子安全护罩 /Conneciting terminal safety shiele

D10-01 D10-04

D10-05 D10-06 D10-09

D10-07 D10-08

型号 CatalogNo. 护罩 Shield
配用金具名称
类别 Type FittingName 型号 接线方式 导线数 × 规格 适用变压器容置 备注
护罩 Shield
CatalogNo. Connection ConductorNo.×Specification Capacity Note
D10-01 FT10-D02A 横 Horizontal 1×16~150 2 20~500kVA
D10-04 FT10-D01A 横 Horizontal 1×16~95 2 20~500kVA
高压进线 D10-05 接线端子 FT10-D05B 斜 Incline 2×16~95 2 20~500kVA
High Connecting 横 Horizontal. 斜 Incline 1×16~95 2 20~500kVA 硅橡胶
voltage D10-06 terminal FT10-D06AB Silicone
D10-07 FT10-D07B 斜 Incline 2×16~95 2 10~630kVA rubber
D10-08 FT10-D08AB 横 Horizontal, 斜 Indine 2×16-95 2 10~630kVA
D10-09 FT10-D09B 斜 Incline 1×16~95 2 10~630kVA
www.spdl.cc 052
