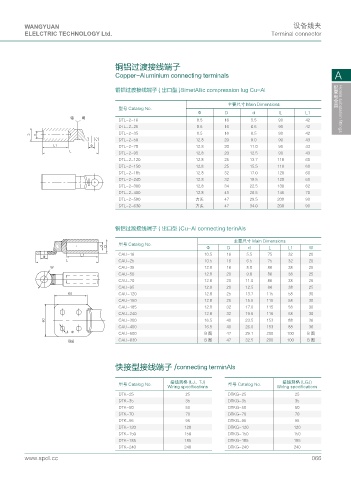

Page 88 - 网源电力科技有限公司

WANGYUAN 设备线夹
ELELCTRIC TECHNOLOGY Ltd. Terminal connector

铜铝过渡接线端子

Copper-Aluminium connecting terminals A

铜铝过渡接线端子 ( 出口型 )BimetAllic compression lug Cu-Al

主要尺寸 Main Dimensions
型号 Catalog No. 配变电金具 Hotels substation fittings
Φ D d L L1
᧳ ᧲
DTL-2-16 8.5 16 5.5 90 42
DTL-2-25 8.5 16 6.5 90 42
DTL-2-35 8.5 16 8.5 90 42
& F
DTL-2-50 12.8 20 9.0 90 43
.  DTL-2-70 12.8 20 11.0 90 43
. DTL-2-95 12.8 20 12.5 90 43
DTL-2-120 12.8 25 13.7 118 60
DTL-2-150 12.8 25 15.5 118 60
DTL-2-185 12.8 32 17.0 120 60
DTL-2-240 12.8 32 19.5 120 60
DTL-2-300 12.8 34 22.5 130 62
DTL-2-400 12.8 41 26.5 145 70
DTL-2-500 方头 47 29.5 200 90
DTL-2-630 方头 47 34.0 200 90

铜铝过渡接线端子 ( 出口型 )Cu-Al connecting terinAls

主要尺寸 Main Dimensions
型号 Catalog No.
F & Φ D d L L1 W
. CAU-16 10.5 16 5.5 75 32 20

. CAU-25 10.5 16 6.5 75 32 20
9 CAU-35 12.8 16 8.0 86 38 25
CAU-50 12.8 20 9.0 86 38 25
CAU-70 12.8 20 11.0 86 38 25
CAU-95 12.8 20 12.5 86 38 25
CAU-120 12.8 25 13.7 115 58 30
CAU-150 12.8 25 15.5 115 58 30
CAU-185 12.8 32 17.0 115 58 30
CAU-240 12.8 32 19.5 115 58 30
CAU-300 16.5 40 23.5 153 88 36
CAU-400 16.5 40 26.0 153 88 36
 CAU-500 B图 47 29.1 200 100 B图
$ݓ CAU-630 B图 47 32.5 200 100 B图

快接型接线端子 /connecting terminAls

接线规格 (LJ、TJ) 接线规格 (LGJ)
型号 Catalog No. 型号 Catalog No.
Wiring specifications Wiring specifications
DTK-25 25 DTKG-25 25
DTK-35 35 DTKG-35 35
DTK-50 50 DTKG-50 50
DTK-70 70 DTKG-70 70
DTK-95 95 DTKG-95 95
DTK-120 120 DTKG-120 120
DTK-150 150 DTKG-150 150
DTK-185 185 DTKG-185 185
DTK-240 240 DTKG-240 240
