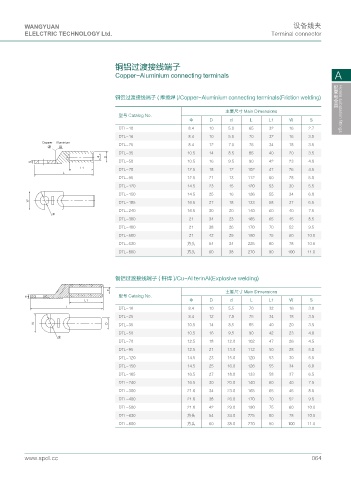

WANGYUAN 设备线夹
ELELCTRIC TECHNOLOGY Ltd. Terminal connector

铜铝过渡接线端子

Copper-Aluminium connecting terminals A

铜铝过渡接线端子 ( 摩擦焊 )/Copper-Aluminium connecting terminals(Friction welding)

主要尺寸 Main Dimensions 配变电金具 Hotels substation fittings
型号 Catalog No.
Φ D d L L1 W S
DTL-10 8.4 10 5.0 65 32 16 2.7
DTL-16 8.4 10 5.5 70 32 16 3.0
%QRRGT #NWOKPKWO DTL-25 8.4 12 7.0 75 34 18 3.5
᧲ ᧳
DTL-35 10.5 14 8.5 85 40 20 3.5
F &
DTL-50 10.5 16 9.5 90 42 23 4.0
5
. DTL-70 12.5 18 12 102 47 26 4.5
.
DTL-95 12.5 21 13 112 50 28 5.0
DTL-120 14.5 23 15 120 53 30 5.5
DTL-150 14.5 25 16 126 55 34 6.0
9 DTL-185 16.5 27 18 133 58 37 6.5
DTL-240 16.5 30 20 140 60 40 7.5

DTL-300 21 34 23 165 65 45 8.5
DTL-400 21 38 26 170 70 52 9.5
DTL-500 21 42 29 190 75 60 10.0
DTL-630 方头 54 34 225 80 78 10.5
DTL-800 方头 60 38 270 90 100 11.0

铜铝过渡接线端子 ( 钎焊 )/Cu-Al terinAl(Explosive welding)

F 主要尺寸 Main Dimensions
型号 Catalog No.
5
. Φ D d L L1 W S
. DTL-16 8.4 10 5.5 70 32 16 3.0
DTL-25 8.4 12 7.0 75 34 18 3.5
9 & DTL-35 10.5 14 8.5 85 40 20 3.5
DTL-50 10.5 16 9.5 90 42 23 4.0

DTL-70 12.5 18 12.0 102 47 26 4.5
DTL-95 12.5 21 13.0 112 50 28 5.0
DTL-120 14.5 23 15.0 120 53 30 5.5
DTL-150 14.5 25 16.0 126 55 34 6.0
DTL-185 16.5 27 18.0 133 58 37 6.5
DTL-240 16.5 30 20.0 140 60 40 7.5
DTL-300 21.0 34 23.0 165 65 45 8.5
DTL-400 21.0 38 26.0 170 70 52 9.5
DTL-500 21.0 42 29.0 190 75 60 10.0
DTL-630 方头 54 34.0 225 80 78 10.5
DTL-800 方头 60 38.0 270 90 100 11.0

www.spdl.cc 064
