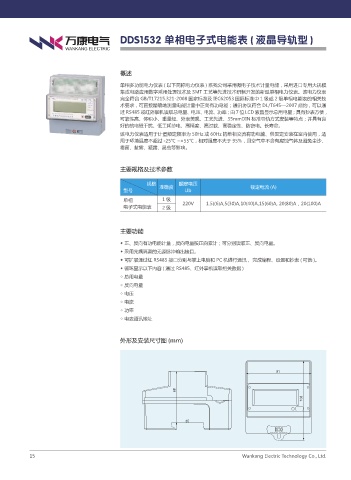

DDS1532 单相电子式电能表 ( 液晶导轨型 )

概述

单相多功能电力仪表 ( 以下简称电力仪表 ) 系我公司采用微电子技术计量电能，采用进口专用大规模
集成电路应用数字采用处理技术及 SMT 工艺等先进技术研制开发的新型单相电力仪表。该电力仪表
完全符合 GB/T17215.321-2008 国家标准及 IEC62053 国际标准中 1 级或 2 级单相电能表的相关技
术要求，可直接精确地测量电能计量中正向有功电能；通讯协议符合 DL/T645—2007 规约，可以通
过 RS485 或红外掌机读取总电量、电压、电流、功率；由 7 位 LCD 液晶显示总用电量；具有抄表方便，
可靠性高、体积小、重量轻、外表美观、工艺先进、35mmDIN 标准导轨方式安装等特点；并具有良
好的抗电磁干扰、低工耗节电、高精度、高过载、高稳定性、防窃电。长寿命。
该电力仪表适用于计量额定频率为 50Hz 或 60Hz 的单相交流有功电能、供固定安装在室内使用，适
用于环境温度不超过 -25℃ ~+55℃，相对湿度不大于 95%，且空气中不含有腐蚀气体及避免尘沙、
霉菌、盐雾、凝露、昆虫等影响。

主要规格及技术参数

规格 准确度 额定电压 额定电流 (A)
型号 Ub
单相 1级 220V 1.5((6)A,5(30)A,10(40)A,15(60)A, 20(80)A，20(100)A
电子式电能表 2级

主要功能

◆ 正、反向有功电能计量，反向电量按正向累计；可分别读取正、反向电量。
◆ 采用光耦隔离的无源脉冲输出接口。
◆ 可扩展通过红 RS485 接口分别与掌上电脑和 PC 机进行通讯， 完成编程、设置和抄表 ( 可选 )。
◆ 循环显示以下内容 ( 通过 RS485、红外掌机读取相关数据 )
◇ 总用电量
◇ 反向电量
◇ 电压
◇ 电流
◇ 功率
◇ 电表通讯地址

外形及安装尺寸图 (mm)
