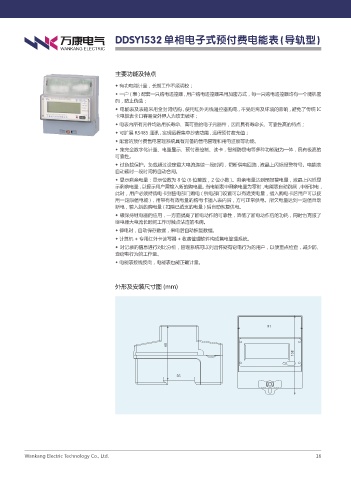

DDSY1532 单相电子式预付费电能表 ( 导轨型 )

主要功能及特点

◆ 有功电能计量，长期工作不须调校；
◆ 一户 ( 表 ) 配套一只购电遥控器 , 用户购电遥控器采用加密方式，每一只购电遥控器均有一个随机密
码，防止伪造；
◆ 电能表及表箱采用全封闭结构 , 使用红外无线遥控器购电 , 不受距离及环境的影响 , 避免了传统 IC
卡电能表卡口容易受外界人为攻击破坏；
◆ 电表内所有元件均选用长寿命、高可靠的电子元器件，因而具有寿命长、可靠性高的特点；
◆ 可扩展 RS485 通讯 , 实现远程集中抄表功能 , 远程预付费充值；
◆ 配套的预付费售电管理系统具有完备的售电管理和用电监察等功能。
◆ 集完全数字化计量、电量显示、预付费控制、读卡，智能防窃电等多种功能融为一体，具有极高的
可靠性。
◆ 过负载保护。负载超过设定最大电流连续一段时间，切断供电回路 , 液晶上闪烁报警符号。电能表
自动延时一段时间将自动合闸。
◆ 显示剩余电量：显示位数为 8 位 (6 位整数，2 位小数 )。剩余电量达到预报警电量，液晶上闪烁显
示剩余电量，以提示用户需输入新的购电量。当电能表中剩余电量为零时，电能表自动跳闸，中断供电，
此时，用户必须持购电卡到售电部门购电 ( 供电部门设置可以有透支电量，插入购电卡后用户可以使
用一定限值电能 )，用带有有效电量的购电卡插入表内后，方可正常供电。所欠电量达到一定值自动
断电，输入新的购电量 ( 扣除已透支的电量 ) 后自动恢复供电。
◆ 磁保持继电器的应用，一方面提高了断电动作的可靠性，降低了断电动作后的功耗，同时也克服了
继电器大电流长时间工作时触点沾连的毛病。
◆ 停电时，自动保存数据，来电后自动恢复数据。
◆ 计算机 + 专用红外卡读写器 + 收费管理软件构成售电管理系统。
◆ 对记录的信息进行对比分析，管理系统可以列出怀疑有窃电行为的用户，以便重点检查，减少防、
查窃电行为的工作量。
◆ 电能表接线反向，电能表也能正确计量。

外形及安装尺寸图 (mm)
