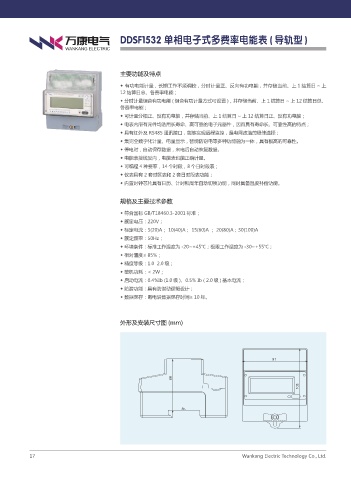

DDSF1532 单相电子式多费率电能表 ( 导轨型 )

主要功能及特点

◆ 有功电能计量，长期工作不须调校，分时计量正、反向有功电能，并存储当前、上 1 结算日 ~ 上
12 结算日总、各费率电能；
◆ 分时计量组合有功电能 ( 组合有功计量方式可设置 )，并存储当前、上 1 结算日 ~ 上 12 结算日总、
各费率电能；
◆ 可计量分相正、反有功电能，并存储当前、上 1 结算日 ~ 上 12 结算日正、反有功电能；
◆ 电表内所有元件均选用长寿命、高可靠的电子元器件，因而具有寿命长、可靠性高的特点；
◆ 具有红外及 RS485 通讯接口，能够实现远程监控，是电网改造的极佳选择；
◆ 集完全数字化计量、电量显示，智能防窃电等多种功能融为一体，具有极高的可靠性。
◆ 停电时，自动保存数据，来电后自动恢复数据。
◆ 电能表接线反向，电能表也能正确计量。
◆ 可编程 4 种费率，14 个时段，8 个日时段表；
◆ 仪表具有 2 套时区表和 2 套日时段表功能；
◆ 内置时钟芯片具有日历、计时和周年自动切换功能，同时具备温度补偿功能。

规格及主要技术参数

◆ 符合国标 GB/T18460.3-2001 标准；
◆ 额定电压：220V；
◆ 标定电流：5(20)A； 10(40)A； 15(60)A ； 20(80)A；30(100)A
◆ 额定频率：50Hz；
◆ 环境条件：标准工作温度为 -20~+45℃；极限工作温度为 -30~+55℃；
◆ 相对温度≤ 85%；
◆ 精度等级：1.0 2.0 级；
◆ 整机功耗：< 2W；
◆ 启动电流：0.4%Ib (1.0 级 )、0.5% Ib ( 2.0 级 ) 基本电流；
◆ 防潜功能：具有防潜动逻辑设计；
◆ 数据保存：断电后数据保存时间≥ 10 年。

外形及安装尺寸图 (mm)
