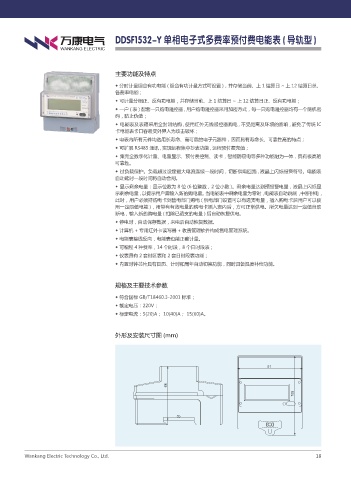

DDSF1532-Y 单相电子式多费率预付费电能表 ( 导轨型 )

主要功能及特点

◆ 分时计量组合有功电能 ( 组合有功计量方式可设置 )，并存储当前、上 1 结算日 ~ 上 12 结算日总、
各费率电能；
◆ 可计量分相正、反有功电能，并存储当前、上 1 结算日 ~ 上 12 结算日正、反有功电能；
◆ 一户 ( 表 ) 配套一只购电遥控器 , 用户购电遥控器采用加密方式，每一只购电遥控器均有一个随机密
码，防止伪造；
◆ 电能表及表箱采用全封闭结构 , 使用红外无线遥控器购电 , 不受距离及环境的影响 , 避免了传统 IC
卡电能表卡口容易受外界人为攻击破坏；
◆ 电表内所有元件均选用长寿命、高可靠的电子元器件，因而具有寿命长、可靠性高的特点；
◆ 可扩展 RS485 通讯 , 实现远程集中抄表功能 , 远程预付费充值；
◆ 集完全数字化计量、电量显示、预付费控制、读卡，智能防窃电等多种功能融为一体，具有极高的
可靠性。
◆ 过负载保护。负载超过设定最大电流连续一段时间，切断供电回路 , 液晶上闪烁报警符号。电能表
自动延时一段时间将自动合闸。
◆ 显示剩余电量：显示位数为 8 位 (6 位整数，2 位小数 )。剩余电量达到预报警电量，液晶上闪烁显
示剩余电量，以提示用户需输入新的购电量。当电能表中剩余电量为零时，电能表自动跳闸，中断供电，
此时，用户必须持购电卡到售电部门购电 ( 供电部门设置可以有透支电量，插入购电卡后用户可以使
用一定限值电能 )，用带有有效电量的购电卡插入表内后，方可正常供电。所欠电量达到一定值自动
断电，输入新的购电量 ( 扣除已透支的电量 ) 后自动恢复供电。
◆ 停电时，自动保存数据，来电后自动恢复数据。
◆ 计算机 + 专用红外卡读写器 + 收费管理软件构成售电管理系统。
◆ 电能表接线反向，电能表也能正确计量。
◆ 可编程 4 种费率，14 个时段，8 个日时段表；
◆ 仪表具有 2 套时区表和 2 套日时段表功能；
◆ 内置时钟芯片具有日历、计时和周年自动切换功能，同时具备温度补偿功能。

规格及主要技术参数

◆ 符合国标 GB/T18460.3-2001 标准；
◆ 额定电压：220V；
◆ 标定电流：5(20)A； 10(40)A； 15(60)A。

外形及安装尺寸图 (mm)
