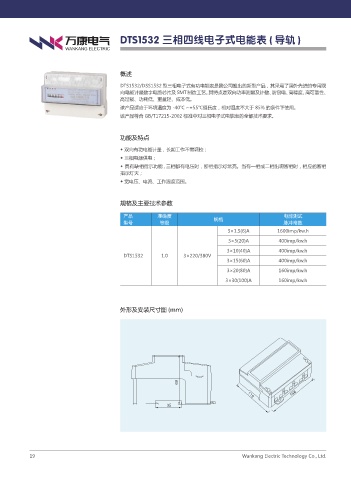

DTS1532 三相四线电子式电能表 ( 导轨 )

概述

DTS1532/DSS1532 型三相电子式有功电能表是我公司推出的新型产品，其采用了国外先进的专用双
向电能计量数字电路芯片及SMT制造工艺。其特点是双向功率测量及计数、防窃电、高精度、高可靠性、
高过载、功耗低、重量轻、成本低。
该产品适应于环境温度为 -40℃ ~+55℃摄氏度，相对湿度不大于 85% 的条件下使用。
该产品符合 GB/T17215-2002 标准中对三相电子式电能表的全部技术要求。

功能及特点

◆ 双向有功电能计量，长期工作不需调校；
◆ 三相电源供电；
◆ 具有缺相指示功能 , 三相都有电压时，断相指示灯常亮。当有一相或二相出现断相时，相应的断相
指示灯灭；
◆ 宽电压、电流、工作温度范围。

规格及主要技术参数

产品 准确度 电能测试
型号 等级 规格 脉冲常数
3×1.5(6)A 1600imp/kw.h
3×5(20)A 400imp/kw.h
3×10(40)A 400imp/kw.h
DTS1532 1.0 3×220/380V
3×15(60)A 400imp/kw.h
3×20(80)A 160imp/kw.h

3×30(100)A 160imp/kw.h

外形及安装尺寸图 (mm)

19 Wankang Electric Technology Co., Ltd.
