威司克 VSKAG 系列
无功功率补偿滤波系统
74,䮲䛹ᣔܦ ༭तٷ ጑͆㏓ᮦ㘩ᬌߋ㶑֫⩋ᔭ䨪
1PXFS 'BDUPS )BSNPOJD 4ZTUFN
ᬌߋ㶑̺֫䄼∎ ᵍ₏ ㈧㐋

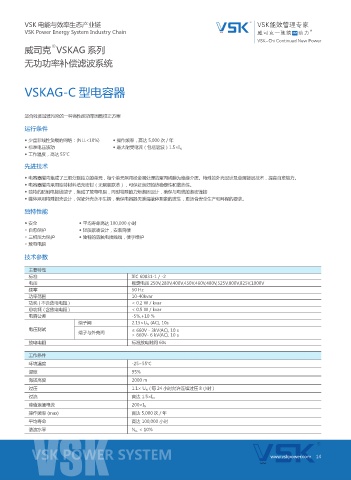

VSKAG-C 型电容器

适合轻度谐波污染的一种高性能功率因数校正方案

运行条件

◆ 少量非线性负载的网络：(NLL<10%) ◆ 操作频率，高达 5,000 次 / 年
◆ 标准电压波动 ◆ 最大耐受电流（包括谐波）1.5×I N
◆ 工作温度，高达 55℃

先进技术

◆ 电容器罐内集成了三相分别独立的单元，每个单元采用经金属处理的聚丙烯膜为绝缘介质。特殊的外壳设计及金属镀层技术，提高自愈能力。
◆ 电容器罐内采用独特材料填充密封（无聚氯联苯），可保证良好的热稳定性和散热性。
◆ 独特的防触电接线端子，集成了放电电阻，同时特殊的力矩紧固设计，确保与电缆的紧密连接
◆ 罐体采用特殊铝壳设计，保证外壳永不生锈，确保电容器无泄漏液体现象的发生，更适合安全生产和环保的要求。

独特性能
◆ 安全 ◆ 平均寿命高达 100,000 小时
◇ 自愈保护 ◆ 轻质紧凑设计，安装简便
◇ 三相压力保护 ◆ 独特的防触电接线端，便于维护
◇ 放电电阻
技术参数

主要特性
标准 IEC 60831-1 / -2
电压 额定电压 250V,280V,400V,450V,460V,480V,525V,800V,825V,1000V
频率 50 Hz
功率范围 10-40kvar
功耗 ( 不含放电电阻 ) < 0.2 W / kvar
总功耗 ( 含放电电阻 ) < 0.5 W / kvar
电容公差 -5%,+10 %
端子间 2.15×U N (AC), 10s
电压测试 ≤ 660V - 3kV(AC), 10 s
端子与外壳间
> 660V- 6 kV(AC), 10 s
放电电阻 标准放电时间 60s

工作条件
环境温度 -25~55℃
湿度 95%
海拔高度 2000 m
过压 1.1× U N ( 每 24 小时允许连续过压 8 小时 )
过流 高达 1.5×I N
峰值浪涌电流 200×I N
操作频率 (max) 高达 5,000 次 / 年
平均寿命 高达 100,000 小时
VSK 74,⩡㘩㶑֫㈧㐋
谐波水平 N LL < 10%

VSK POWER SYSTEM www.vskpower.com 14 ༭तٷÿ侜㐙 ߔ߇
