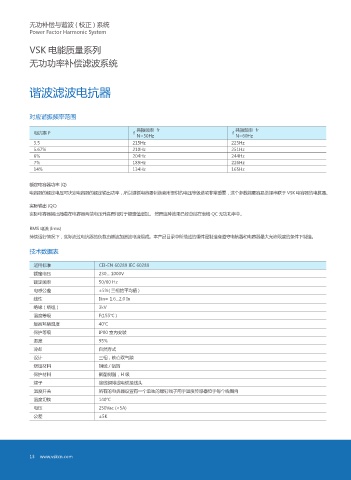

无功补偿与谐波 ( 校正 ) 系统
Power Factor Harmonic System
VSK 电能质量系列
无功功率补偿滤波系统
谐波滤波电抗器
对应谐振频率范围
共振频率 fr 共振频率 fr
电抗率 P f f
N=50Hz N=60Hz
5.5 215Hz 225Hz
5.67% 210Hz 251Hz
6% 204Hz 244Hz
7% 189Hz 226Hz
14% 134Hz 165Hz
额定电容器功率 (Q)
电容器的额定电压可决定电容器的额定输出功率，所以遵循电容器制造商所提供的电压等级选项非常重要，这个参数能更容易选择串联于 VSK 电容器的电抗器。
实际输出 (QC)
实际电容器输出随着在电容器两端电压升高而相对于额定值增加。 然而这种效果已经总结在表格 QC 无功功率中。
RMS 电流 (Irms)
持续运行情况下，实际流过电抗器的负载由基波加谐波电流组成。本产品目录中所描述的组件是制造商遵守电抗器和电容器最大允许限度的条件下制造。
技术数据表
适用标准 CEI-EN 60289 IEC 60289
额定电压 230... 1000V
额定频率 50/60 Hz
电感公差 ±5%( 三相的平均值 )
线性 Ilin= 1.6...2.0 In
绝缘（绕组） 3kV
温度等级 F(155℃ )
最高环境温度 40℃
保护等级 IP00 室内安装
湿度 95%
冷却 自然方式
设计 三相，铁心双气隙
绕组材料 铜线 / 铝箔
保护材料 聚酯树脂，H 级
端子 接线铜排或电缆接线头
温度开关 所有的电抗器设置有一个单独的螺钉端子用于温度传感器位于每个线圈内
温度切换 140℃
电压 250Vac (<5A)
公差 ±5K
