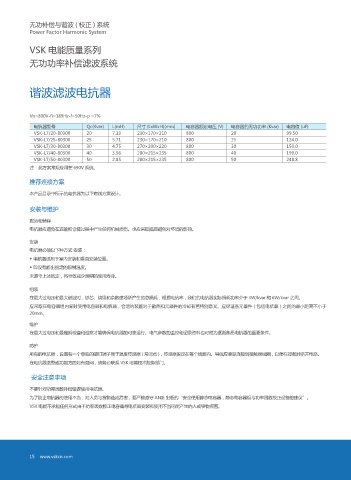

无功补偿与谐波 ( 校正 ) 系统
Power Factor Harmonic System
VSK 电能质量系列
无功功率补偿滤波系统
谐波滤波电抗器
Vn=800V-fi=189Hz-f=50Hz-p =7%
电抗器型号 Qc(Kvar) L(mH) 尺寸 (LxWxH)(mm) 电容器额定电压 (V) 电容器的无功功率 (Kvar) 电容值 (uF)
VSK-L7/20-80300 20 7.13 230×170×210 800 20 99.50
VSK-L7/25-80300 25 5.71 230×170×210 800 25 124.0
VSK-L7/30-80300 30 4.75 270×200×220 800 30 150.0
VSK-L7/40-80300 40 3.56 280×215×235 800 40 199.0
VSK-L7/50-80300 50 2.85 280×215×235 800 50 248.8
注：此方案常规应用在 690V 系统。
推荐连接方案
本产品目录中所示的电抗器为以下布线方案设计。
安装与维护
搬运和储存
电抗器应避免在运输和仓储过程中产生任何机械损伤。也应采取措施避免对环境的影响。
安装
电抗器必须以下种方式 安装：
◆ 电抗器适用于室内安装和垂直安装位置。
◆ 即没有超出指定的限制温度。
未遵守上述规定，将导致减少预期的使用寿命。
组装
在最大过电压和最大谐波时，铁芯、绕组和杂散磁场所产生的总损耗，根据电抗率，我们的电抗器实际损耗功率介于 4W/kvar 和 6W/kvar 之间。
应采取在电容器组内同时使用电容器和电抗器，合适的装置对于散热和元器件的冷却有着特别意义。应保证各元器件（包括电抗器）之间的最小距离不小于
20mm。
维护
在最大过电压和最定期检查和巡察才能确保电抗器的可靠运行。电气参数的监控和记录资料也可成为逐渐熟悉电抗器的重要条件。
防护
所有的电抗器，设置有一个单独的螺钉端子用于温度传感器 ( 常闭点 )，传感器固定在每个线圈内。导线应串联连接到接触器线圈，以便在过载时断开电路。
在电抗器选型或功能方面如有疑问，请务必联系 VSK 电能技术服务部门。
安全注意事项
不要针对功率因数补偿错误使用电抗器。
为了防止电抗器的使用不当，对人员与货物造成危害，要严格遵守 ANIE 出版的“安全使用静态电容器，静态电容器组与功率因数校正设备的建议”。
VSK 电能不承担任何形式由于功率因数校正电容器与电抗器安装和使用不当可能产生的人或事物损害。
