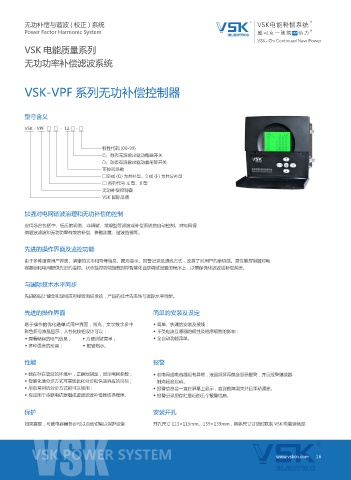

VSK 电能质量系列
无功功率补偿滤波系统
74,䮲䛹ᣔܦ ༭तٷ ጑͆㏓ᮦ㘩ᬌߋ㶑֫⩋ᔭ䨪
1PXFS 'BDUPS )BSNPOJD 4ZTUFN
ᬌߋ㶑̺֫䄼∎ ᵍ₏ ㈧㐋
VSK-VPF 系列无功补偿控制器

型号含义

VSK - VPF □ □ - 12 □ - □

特性代码 (00-99)
C：静态无源输出驱动电磁开关
D：动态有源输出驱动晶闸管开关
可控回路数
□空或 (G) 为共补型、3 或 (F) 为共分补型
□ 系列代号 :E 型、8 型
无功补偿控制器
VSK 国际品牌

加强对电网谐波治理和无功补偿的控制

应用场合包括中、低压的调谐、非调谐、常规型等滤波或补偿系统的自动控制。对电网提
供谐波滤波和无功功率有效的补偿、参数测量、谐波监视等。

先进的操作界面及监控功能
由于多种语言用户界面、清晰的文本和符号信息、图形显示、报警记录及通讯方式，改善了对用户的亲切感。高性能控制器对电
容器组和电网提供先进的监控。状态监控功能加载到带智能化自动调试设置的程序上，以确保优化滤波或补偿系统。

与国际技术水平同步

先进的设计理念和现场应用经验而研发的，产品的技术先进性与国际水平同步。

先进的操作界面 简单的安装及设定

易于操作的优化选单式用户界面，背光，文字数字多中 ◆ 简单、快速的安装及接线；
彩色符号液晶显示，人性化按钮设计可以： ◆ 不受电流互感器的极性及相序极性的影响；
◆ 查看储存的电气信息； ◆ 方便浏览菜单； ◆ 全自动功能菜单。
◆ 多种语言的应用； ◆ 报警指示。

性能 报警

◆ 能在存在谐波的环境中，正确地测量，显示电网参数； ◆ 若电网或电容器组有异常，液晶屏屏幕就会显示报警，并且报警继续器
◆ 智能化地分步方式可实现优化分步和快速响应的目标； 触点闭合启动。
◆ 所有常用的分步方式都可以使用； ◆ 报警信息会一直在屏幕上显示，直到故障消失并且手动清除。
◆ 有适用于串联电抗器组成谐波滤波补偿器切换程序。 ◆ 报警记录里存贮最近的五个报警信息。

保护 安装开孔
VSK 74,⩡㘩㶑֫㈧㐋
如果需要，可使电容器各步可以自动切除以保护设备 开孔尺寸 113×113mm、139×139mm，具体尺寸订货时联系 VSK 电能销售部
