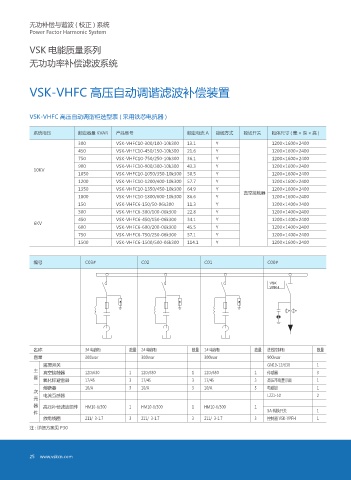

无功补偿与谐波 ( 校正 ) 系统
Power Factor Harmonic System

VSK 电能质量系列
无功功率补偿滤波系统

VSK-VHFC 高压自动调谐滤波补偿装置

VSK-VHFC 高压自动调谐柜选型表 ( 采用铁芯电抗器 )

系统电压 额定容量 KVAR 产品型号 额定电流 A 接线方式 投切开关 柜体尺寸(宽×深×高)
300 VSK-VHFC10-300/100-10k300 13.1 Y 1200×1600×2400
450 VSK-VHFC10-450/150-10k300 21.6 Y 1200×1600×2400
750 VSK-VHFC10-750/250-10k300 36.1 Y 1200×1600×2400
900 VSK-VHFC10-900/300-10k300 43.3 Y 1200×1600×2400
10KV
1050 VSK-VHFC10-1050/350-10k300 50.5 Y 1200×1600×2400
1200 VSK-VHFC10-1200/400-10k300 57.7 Y 1200×1600×2400
1350 VSK-VHFC10-1350/450-10k300 64.9 Y 真空接触器 1200×1600×2400
1800 VSK-VHFC10-1800/600-10k300 86.6 Y 1200×1600×2400
150 VSK-VHFC6-150/50-06k300 11.3 Y 1200×1400×2400
300 VSK-VHFC6-300/100-06k300 22.8 Y 1200×1400×2400
450 VSK-VHFC6-450/150-06k300 34.1 Y 1200×1400×2400
6KV
600 VSK-VHFC6-600/200-06k300 45.5 Y 1200×1400×2400
750 VSK-VHFC6-750/250-06k300 57.1 Y 1200×1400×2400
1500 VSK-VHFC6-1500/500-06k300 114.1 Y 1200×1600×2400

编号 C03# C02 C01 C00#

VSK
VPFH

名称 3# 电容柜 数量 2# 电容柜 数量 1# 电容柜 数量 进线控制柜 数量
容量 300kvar 300kvar 300kvar 900kvar
隔离开关 GN19-12/630 1
主 真空接触器 12D/630 1 12D/630 1 12D/630 1 传感器 3
要 氧化锌避雷器 17/45 3 17/45 3 17/45 3 高压带电显示器 1
一 熔断器 10/A 3 10/A 3 10/A 3 电磁锁 1
次
元 电流互感器 LZZJ-10 2
器 高压补偿滤波组件 HM10-6/300 1 HM10-6/300 1 HM10-6/300 1
件 SA 转换开关 1
放电线圈 211/ 3-1.7 3 211/ 3-1.7 3 211/ 3-1.7 3 控制器 VSK-VPFH 1
VSK
VSK
注 : 详细方案见 P30
