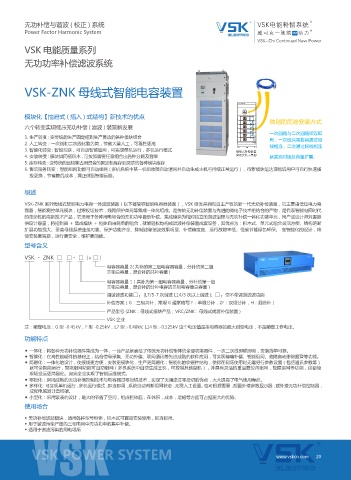

VSK 电能质量系列
无功功率补偿滤波系统
74,䮲䛹ᣔܦ ༭तٷ ጑͆㏓ᮦ㘩ᬌߋ㶑֫⩋ᔭ䨪
1PXFS 'BDUPS )BSNPOJD 4ZTUFN
ᬌߋ㶑̺֫䄼∎ ᵍ₏ ㈧㐋
VSK-ZNK 母线式智能电容装置

74, 73$ ;/,
6" 6# 6$
ൽฟ
᫙䌛ஔ
模块化【抽屉式 ( 插入 ) 式结构】新技术的优点
独创的简易安装方式
六个转变实现低压无功补偿 ( 滤波 ) 装置新发展
一次回路与二次回路即连即
1. 生产转变 : 变传统的生产固定柜到生产灵动的各种模块组合 用，一次线只需将其通过母
2. 人工转变：一次线和二次线化繁为简，节省大量人工，可靠性更高 线相连，二次通过网线相连
3. 智能化转变 : 智能互联，可自动智能组网，可实现单机运行，多机运行模式 ⃹㏫ᐻ㶑֫㷱㒚

4. 安装转变 : 模块如同搭积木 , 可按照需要任意组合出各种分路及容量 ガᬿႵ㷱⹦ᘻప 就实现对接及容量扩展。
5. 库存转变 : 变传统的且较能占用资金的固定柜库存到灵动的各种模块库存
6. 售后服务转变：智能组网功能可自动组网 ( 多机系统中某一机组故障自动退网并自动生成主机可持续正常运行），待新模块运达现场后用户可自行快速插
拔更换，节省售后成本，真正做到智能运维。
概述

VSK-ZNK 系列母线式智能电力电容一体滤波装置（以下都简称智能电容器装置），VSK 研发并拥有自主产权的新一代无功补偿装置，它主要由低压电力电
容器，智能测控单元模块，过零投切技术，线路保护单元等集成一体化组成。是传统无功补偿装置与先进的微电子技术相结合的产物，是代表智能电网时代
的革命性的高新技术产品，它适用于各种用电场合的无功功率自动补偿。集成模块为相对独立的谐波治理与无功补偿一体化功能单元，用户或设计师只需提
供设计容量，将控制器 + 集成模块 + 柜体自由简单的组合，就能轻松地构成滤波补偿装置成套设备，其优点为：积木式、单元式组合灵活方便、结构明晰
扩展功能强大、垂直母线系统连接可靠、保护功能齐全、抑制滤除谐波效果明显、补偿精度高、运行故障率低、低碳节能绿色环保。 高智能化的设计，将
使安装更简易，运行更安全，维护更简便。
型号含义

VSK - ZNK □ □ - □ (+ □ )
电容器容量 2( 共补的第二组电容器容量，分补的第二组
三相总容量，混合补的共补容量 )
电容器容量 1（共补为第一组电容器容量，分补的第一组
三相总容量，混合补的分补电容的三相电容器总容量）
调谐滤波功能□：(L7/5-7 次谐波 L14/3 次以上谐波 ); □：空不带调谐滤波功能
补偿方案（G：三相共补，常规 G 通常略写 F：单组分补，2F：双组分补，H：混合补）
产品型号 (ZNK：母线式模块产品；VRC/ZNK：母线式成套补偿装置 )
VSK 企业
注：额定电压：G 型 -0.45kV，F 型 -0.25kV，L7 型 :-0.48kV, L14 型 :-0.525kV 这个电压值是指电容器的最大耐受电压，不是额定工作电压。
功能特点

◆ 一体化：将各种无功补偿器件集成为一体，一台产品就囊括了传统无功补偿柜体的全部功能器件，一次二次线即联即用，安装简单可靠。
◆ 智能化：在高性能硬件的基础上，结合信号采集、无功补偿、联网通讯等先进成熟的软件应用，可实现精确补偿、智能组网、故障自动排除报警等功能。
◆ 简易化：一体化的设计，使接线更方便，安装更模块化，生产更简易化；智能化的软硬件结构，使得在现场使用时无需另行参数设置（包括通讯参数等）
就可全智能运行，智能组网功能可自动组网（多机系统中自动生成主机，可控制其他副机），并具有灵活的重启复位再组网，故障退网等功能，这都使
现场投运更简易化。完完全全实现了智能运维模式。
◆ 零投化：采用成熟的无功补偿控制技术与电容器过零投切技术，实现了无涌流过零投切的优点，大大提高了电气使用寿命。
◆ 多样化：可实现单机运行，多机运行模式，即连即用，系统自动判断组网状态，无需人工设置。也可根据需要，配置外接参数显示器，或外接无功补偿控制器，
或配电监测计量终端。
◆ 小型化：采用紧凑的设计，最大的节省了空间，组成柜体后，在体积，成本，运输等方面可占据更大的优势。
使用场合

◆ 无功补偿滤波模块，适用各种型号柜体，积木式可直接安装使用，即连即用。
VSK 74,⩡㘩㶑֫㈧㐋
◆ 用于谐波污染严重的三相电网中无功功率的集中补偿。
◆ 适用于谐波污染的用电场所
