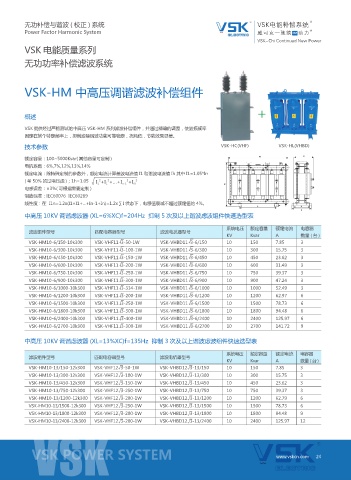

VSK-HM 中高压调谐滤波补偿组件

概述

VSK 提供经过严格测试的中高压 VSK-HM 系列滤波补偿组件，并通过精确的调整，使谐振频率
固定在某个特定频率上，抑制滤除谐波功能可靠稳定，损耗低，节能效果显著。

技术参数 VSK-HC(VHF) VSK-HL(VHBD)
额定容量：100~5000Kvar( 其他容量可定制 )
电抗系数：6%,7%,12%,13%,14%
额定电流：除特殊定制的参数外，额定电流计算基波电流值 I1 和谐波电流值 Ih 其中 I1=1.05*In
( 考 50% 的过电压虑 )；1h=1.05
电感误差：±3%( 可根据需要定制 )
制造标准：IEC60076 IEC60289
线性度：在 I1n=1.2x(I1+I1+...+In-1+In)=1.2x ∑ I 状态下，电感值衰减不超过额定值的 4%。

中高压 10KV 调谐虑波器 (XL=6%XC)f=204Hz 抑制 5 次及以上谐波虑波组件快速选型表
系统电压 额定容量 额定电流 电容器
滤波组件型号 匹配电容器型号 滤波电抗器型号
KV Kvar A 数量(台)
VSK-HM10-6/150-10k300 VSK-VHF11 3-50-1W VSK-VHBD11 3-6/150 10 150 7.85 3
VSK-HM10-6/300-10k300 VSK-VHF11 3-100-1W VSK-VHBD11 3-6/300 10 300 15.75 3
VSK-HM10-6/450-10k300 VSK-VHF11 3-150-1W VSK-VHBD11 3-6/450 10 450 23.62 3
VSK-HM10-6/600-10k300 VSK-VHF11 3-200-1W VSK-VHBD11 3-6/600 10 600 31.49 3
VSK-HM10-6/750-10k300 VSK-VHF11 3-250-1W VSK-VHBD11 3-6/750 10 750 39.37 3
VSK-HM10-6/900-10k300 VSK-VHF11 3-300-1W VSK-VHBD11 3-6/900 10 900 47.24 3
VSK-HM10-6/1000-10k300 VSK-VHF11 3-334-1W VSK-VHBD11 3-6/1000 10 1000 52.49 3
VSK-HM10-6/1200-10k300 VSK-VHF11 3-200-1W VSK-VHBD11 3-6/1200 10 1200 62.97 6
VSK-HM10-6/1500-10k300 VSK-VHF11 3-250-1W VSK-VHBD11 3-6/1500 10 1500 78.73 6
VSK-HM10-6/1800-10k300 VSK-VHF11 3-300-1W VSK-VHBD11 3-6/1800 10 1800 94.48 6
VSK-HM10-6/2400-10k300 VSK-VHF11 3-400-1W VSK-VHBD11 3-6/2400 10 2400 125.97 6
VSK-HM10-6/2700-10k300 VSK-VHF11 3-300-1W VSK-VHBD11 3-6/2700 10 2700 141.72 9

中高压 10KV 调谐虑波器 (XL=13%XC)f=135Hz 抑制 3 次及以上谐波虑波组件快速选型表

系统电压 额定容量 额定电流 电容器
滤波组件型号 匹配电容器型号 滤波电抗器型号
KV Kvar A 数量(台)
VSK-HM10-13/150-12k300 VSK-VHF12 3-50-1W VSK-VHBD12 3-13/150 10 150 7.85 3
VSK-HM10-13/300-12k300 VSK-VHF12 3-100-1W VSK-VHBD12 3-13/300 10 300 15.75 3
VSK-HM10-13/450-12k300 VSK-VHF12 3-150-1W VSK-VHBD12 3-13/450 10 450 23.62 3
VSK-HM10-13/750-12k300 VSK-VHF12 3-250-1W VSK-VHBD12 3-13/750 10 750 39.37 3
VSK-HM10-13/1200-12k300 VSK-VHF12 3-200-1W VSK-VHBD12 3-13/1200 10 1200 62.79 6
VSK-HM10-13/1500-12k300 VSK-VHF12 3-250-1W VSK-VHBD12 3-13/1500 10 1500 78.73 6
VSK-HM10-13/1800-12k300 VSK-VHF12 3-200-1W VSK-VHBD12 3-13/1800 10 1800 94.48 9
VSK-HM10-13/2400-12k300 VSK-VHF12 3-200-1W VSK-VHBD12 3-13/2400 10 2400 125.97 12
