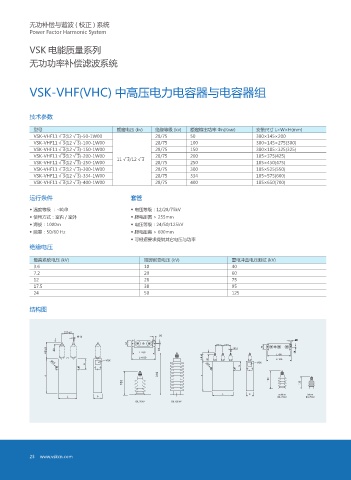

Page 28 - 中国·威司克股份有限公司

无功补偿与谐波 ( 校正 ) 系统
Power Factor Harmonic System

VSK 电能质量系列
无功功率补偿滤波系统

VSK-VHF(VHC) 中高压电力电容器与电容器组

技术参数

型号 额定电压 (kv) 绝缘等级 (kv) 额定输出功率 Φn(Kvar) 安装尺寸 L×W×H(mm)
VSK-VHF11 √ 3(12 √ 3)-50-1W00 28/75 50 380×145×200
VSK-VHF11 √ 3(12 √ 3)-100-1W00 28/75 100 380×145×275(300)
VSK-VHF11 √ 3(12 √ 3)-150-1W00 28/75 150 380×185×325(325)
VSK-VHF11 √ 3(12 √ 3)-200-1W00 28/75 200 185×375(425)
VSK-VHF11 √ 3(12 √ 3)-250-1W00 11 √ 3/12 √ 3 28/75 250 185×450(475)
VSK-VHF11 √ 3(12 √ 3)-300-1W00 28/75 300 185×525(550)
VSK-VHF11 √ 3(12 √ 3)-334-1W00 28/75 334 185×575(600)
VSK-VHF11 √ 3(12 √ 3)-400-1W00 28/75 400 185×650(700)

运行条件 套管
◆ 温度等级 ：-40/B ◆ 电压等级：12/28/75kV
◆ 使用方式：室内 / 室外 ◆ 爬电距离 > 255mm
◆ 海拔：1000m ◆ 电压等级：24/50/125kV
◆ 频率：50/60 Hz ◆ 爬电距离 > 600mm
◆ 可根据要求提供其它电压与功率
绝缘电压

最高系统电压 (kV) 短时耐受电压 (kV) 雷电冲击电压测试 (kV)
3.6 10 40
7.2 20 60
12 28 75
17.5 38 95
24 50 125

结构图

VSK
VSK

VSK
