VSK 电能质量系列
无功功率补偿滤波系统
74,䮲䛹ᣔܦ ༭तٷ ጑͆㏓ᮦ㘩ᬌߋ㶑֫⩋ᔭ䨪
1PXFS 'BDUPS )BSNPOJD 4ZTUFN
ᬌߋ㶑̺֫䄼∎ ᵍ₏ ㈧㐋

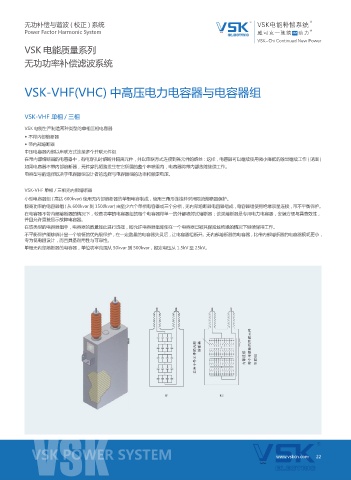

VSK-VHF(VHC) 中高压电力电容器与电容器组

VSK-VHF 单相 / 三相

VSK 电能生产制造两种类型的单相三相电容器
◆ 不带内部熔断器
◆ 带内部熔断器
中压电容器内部以串联方式连接多个并联元件组
在带内部熔断器的电容器中，有电穿孔时熔断并隔离元件，并以串联方式连接到各元件的熔丝：这样，电容器可以继续使用微小降低的输出继续工作 ( 见图 )
如果电容器不带内部熔断器，元件穿孔短路发生在它所属的整个串联组内，电容器将带内部故障继续工作。
电容型号的选择取决于电容器组设计者的选择与电容器组的功率和额定电压。

VSK-VHF 单相 / 三相无内部熔断器
小型电容器组 ( 高达 600kvar) 使用无内部熔断器的单相电容制成，使用三角形连接并采用限流熔断器保护。
较高功率的电容器组 ( 从 600kvar 到 1500kvar) 由至少六个单相电容器或三个分相，无内部熔断器电容器组成，电容器组使用绝缘双星连接，带不平衡保护。
在电容器不带内部熔断器的情况下，较高功率的电容器组的每个电容器带单一的外部喷射式熔断器；该类熔断器是专用电力电容器，安装方便与具高效性，
并且允许直接显示故障电容器。
在该类型的电容器组中，电容器的数量如此进行选择，即允许电容器组即使在一个电容器已被其保险丝绝缘的情况下继续保持工作。
不平衡保护能够统计出一个较低的优先级保护，在一定数量的电容器失灵后，让电容器组断开。无内部熔断器的电容器，比带内部熔断器的电容器损耗更小，
专为低电阻设计，而且具备耐用性与可靠性。
单相无内部熔断器的电容器，单位功率范围从 50kvar 到 500kvar，额定电压从 1.5kV 至 25kV。

VSK-S(SVG 型有源式补偿型 )
VSK-AS(AS 型有源式补偿滤波型 )
VSK-A(APF 型有源式滤波型 )
