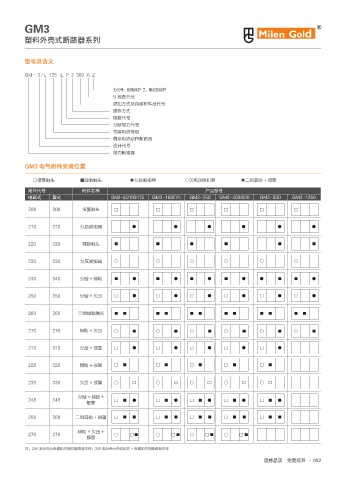

P. 59
GM3
塑料外壳式断路器系列
型号及含义
GM - 3 / L 125 L P 3 300 A Z
无代号：配电保护 Z：电动机保护
N 极数代号
脱扣方式及内部附件及代号
操作方式
极数代号
分断能力代号
壳架电流等级
剩余电流动作断路器
设计代号
塑壳断路器
GM3 电气附件安装位置
□报警触头 ■辅助触头 ●分励脱扣器 ○欠电压脱扣器 ●二组辅助 + 报警
附件代号 附件名称 产品型号
电磁式 复式 GM3-63/100/125 GM3-160F/N GM3-250 GM3-400/630 GM3-800 GM3-1250
208 308 报警触头
210 310 分励脱扣器
220 320 辅助触头
230 330 欠压脱扣器
240 340 分励 + 辅助
250 350 分励 + 欠压
260 360 二组辅助触头
270 270 辅助 + 欠压
218 318 分励 + 报警
228 328 辅助 + 报警
238 338 欠压 + 报警
分励+辅助+
248 348
报警
268 368 二组辅助 + 报警
辅助+欠压+
278 378
报警
注：200 表示仅有电磁脱扣器的断路器本体；300 表示带有热动脱扣 + 电磁脱扣的断路器本体
坚持品质 完美细节 · 052
