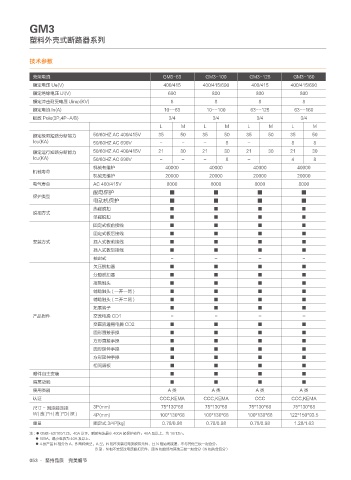

GM3

塑料外壳式断路器系列

技术参数

壳架电流 GM3-63 GM3-100 GM3-125 GM3-160
额定电压 Ue(V) 400/415 400/415/690 400/415 400/415/690
额定绝缘电压 Ui(V) 690 800 800 800
额定冲击耐受电压 Uimp(KV) 6 8 8 8
额定电流 In(A) 10--63 10--100 63--125 63--160
极数 Pole(3P,4P-A/B) 3/4 3/4 3/4 3/4
L M L M L M L M
额定极限短路分断能力 50/60HZ AC 400/415V 35 50 35 50 35 50 35 50
Icu(KA) 50/60HZ AC 690V - - - 8 - 8 8
额定运行短路分断能力 50/60HZ AC 400/415V 21 30 21 30 21 30 21 30
Icu(KA) 50/60HZ AC 690V - - - 8 - 4 8
机械有维护 40000 40000 40000 40000
机械寿命
机械无维护 20000 20000 20000 20000
电气寿命 AC 400/415V 8000 8000 8000 8000
配电保护 ■ ■ ■ ■
保护类型
电动机保护 ■ ■ ■ ■
热磁脱扣 ■ ■ ■ ■
脱扣方式
单磁脱扣 ■ ■ ■ ■
固定式板前接线 ■ ■ ■ ■
固定式板后接线 ■ ■ ■ ■
安装方式 插入式板前接线 ■ ■ ■ ■
插入式板后接线 ■ ■ ■ ■
抽出式 - - - -
欠压脱扣器 ■ ■ ■ ■
分励脱扣器 ■ ■ ■ ■
报警触头 ■ ■ ■ ■
辅助触头 ( 一开一闭 ) ■ ■ ■ ■
辅助触头 ( 二开二闭 ) ■ ■ ■ ■
拓展端子 ■ ■ ■ ■
产品附件 交流电操 CD1 - - - -
交直流通用电操 CD2 ■ ■ ■ ■
圆形直接手操 ■ ■ ■ ■
方形直接手操 ■ ■ ■ ■
圆形延伸手操 ■ ■ ■ ■
方形延伸手操 ■ ■ ■ ■
相间隔板 ■ ■ ■ ■
附件自主安装 ■ ■ ■ ■
隔离功能 ■ ■ ■ ■
使用类别 A类 A类 A类 A类
认证 CCC,KEMA CCC,KEMA CCC CCC,KEMA
尺寸 - 固定前连接 3P(mm) 75*130*68 75*130*68 75*130*68 75*130*68
W( 宽 )*H( 高 )*D( 深 ) 4P(mm) 100*130*68 100*130*68 100*130*68 122*150*93.5
重量 固定式 3/4P[kg] 0.78/0.98 0.78/0.98 0.78/0.98 1.28/1.63

注 : ● GM3-63/100/125，40A 以下，瞬时电流最小 400A 起保护动作；40A 及以上，为 10/12In。
● 100A，最小电流为 40A 及以上。
● 4 极产品 N 相分为 A，B 两种类型：A 型：N 相不安装过电流脱扣元件，且 N 相始终接通，不与其他三极—起合分。
B 型：N 相不安装过电流脱扣元件，且 N 相始终与其他三极一起合分（N 相先合后分）
