P. 62
GM3
塑料外壳式断路器系列

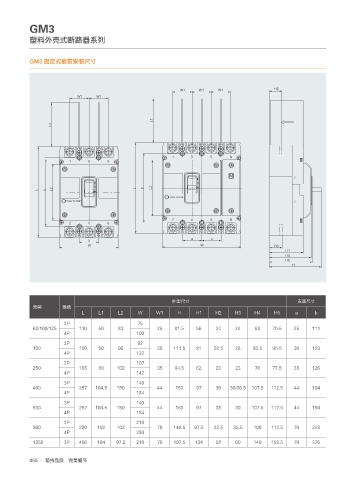

GM3 固定式板前安装尺寸
8 8 8 )
8 8
-
-
/
- - C -
- C
164) 50 53*1
164) 50 53*1
/
B B
B
8 8 )
)
)
)
)
外型尺寸 安装尺寸
壳架 极数
L L1 L2 W W1 H H1 H2 H3 H4 H5 a b
3P 75
63/100/125 130 50 83 25 81.5 56 24 24 68 70.5 25 111
4P 100
3P 92
160 150 50 96 30 111.5 81 28.5 28 93.5 95.5 30 129
4P 122
3P 107
250 165 80 102 35 94.5 62 23 23 76 77.5 35 126
4P 142
3P 140
400 257 104.5 150 44 153 97 36 36/36.5 107.5 112.5 44 194
4P 184
3P 140
630 257 104.5 150 44 153 97 38 39 107.5 112.5 44 194
4P 184
3P 210
800 280 102 102 70 146.5 97.5 32.5 35.5 100 112.5 70 243
4P 280
1250 3P 406 104 97.2 210 70 197.5 134 58 60 140 158.5 70 376
