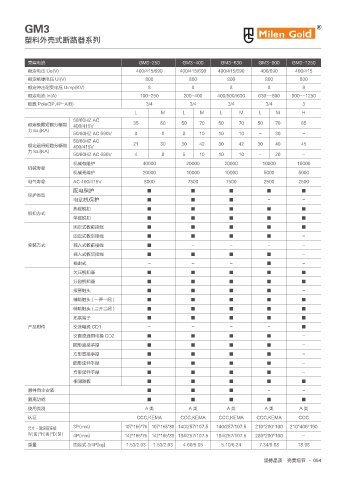

GM3

塑料外壳式断路器系列

壳架电流 GM3-250 GM3-400 GM3-630 GM3-800 GM3-1250
额定电压 Ue(V) 400/415/690 400/415/690 400/415/690 400/690 400/415
额定绝缘电压 Ui(V) 800 800 800 800 800
额定冲击耐受电压 Uimp(KV) 8 8 8 8 8
额定电流 In(A) 100-250 200-400 400/500//630 630--800 800--1250
极数 Pole(3P,4P-A/B) 3/4 3/4 3/4 3/4 3
L M L M L M L M H
50/60HZ AC
额定极限短路分断能 400/415V 35 50 50 70 50 70 50 70 85
力 Icu(KA)
50/60HZ AC 690V 8 8 8 10 10 10 - 30 -
50/60HZ AC
额定运行短路分断能 400/415V 21 30 30 42 30 42 30 40 45
力 Icu(KA)
50/60HZ AC 690V 4 8 5 10 10 10 - 20 -
机械有维护 40000 20000 20000 10000 10000
机械寿命
机械无维护 20000 10000 10000 5000 5000
电气寿命 AC 400/415V 8000 7500 7500 2500 2500
配电保护 ■ ■ ■ ■ ■
保护类型
电动机保护 ■ ■ ■ - -
热磁脱扣 ■ ■ ■ ■ ■
脱扣方式
单磁脱扣 ■ ■ ■ ■ ■
固定式板前接线 ■ ■ ■ ■ ■
固定式板后接线 ■ ■ ■ ■ -
安装方式 插入式板前接线 ■ - - - -
插入式板后接线 ■ ■ ■ ■ -
抽出式 - - - ■ -
欠压脱扣器 ■ ■ ■ ■ ■
分励脱扣器 ■ ■ ■ ■ ■
报警触头 ■ ■ ■ ■ -
辅助触头 ( 一开一闭 ) ■ ■ ■ ■ ■
辅助触头 ( 二开二闭 ) ■ ■ ■ ■ ■
拓展端子 ■ ■ ■ ■ ■
产品附件 交流电操 CD1 - - - - ■
交直流通用电操 CD2 ■ ■ ■ ■ -
圆形直接手操 ■ ■ ■ ■ -
方形直接手操 ■ ■ ■ ■ -
圆形延伸手操 ■ ■ ■ ■ -
方形延伸手操 ■ ■ ■ ■ -
相间隔板 ■ ■ ■ ■ ■
附件自主安装 ■ ■ ■ - -
隔离功能 ■ ■ ■ ■ ■
使用类别 A类 A类 A类 A类 A类
认证 CCC,KEMA CCC,KEMA CCC,KEMA CCC,KEMA CCC

尺寸 - 固定前连接 3P(mm) 107*165*76 107*165*88 140/257/107.5 140/257/107.5 210*280*100 210*406*190
W( 宽 )*H( 高 )*D( 深 ) 4P(mm) 142*165*76 142*165*88 184/257/107.5 184/257/107.5 280*280*100 -
重量 固定式 3/4P[kg] 1.53/2.03 1.53/2.03 4.60/5.05 5.10/6.24 7.34/9.68 18.98
