GM3

塑料外壳式断路器系列

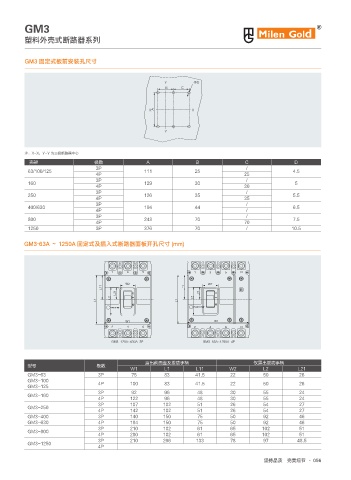

GM3 固定式板前安装孔尺寸

: Ð%
# $

9 " 9

:

注：X-X，Y-Y 为三极断路器中心
壳架 极数 A B C D
3P /
63/100/125 111 25 4.5
4P 25
3P /
160 129 30 5
4P 30
3P /
250 126 35 5.5
4P 35
3P /
400/630 194 44 6.5
4P /
3P /
800 243 70 7.5
4P 70
1250 3P 376 70 / 10.5
GM3-63A ～ 1250A 固定式及插入式断路器面板开孔尺寸 (mm)

/

8 8
- -
- -
- -
- -
164) 50 53*1 164) 50 53*1

8 8
/

(. "_ " 1 (. "_ " 1

露出前面盖及拨动手柄 仅露出拨动手柄
型号 极数
W1 L1 L11 W2 L2 L21
GM3-63 3P 75 83 41.5 22 50 26
GM3-100 4P 100 83 41.5 22 50 26
GM3-125
3P 92 96 48 30 55 24
GM3-160
4P 122 96 48 30 55 24
3P 107 102 51 26 54 27
GM3-250
4P 142 102 51 26 54 27
GM3-400 3P 140 150 75 50 92 46
GM3-630 4P 184 150 75 50 92 46
3P 210 102 61 65 102 51
GM3-800
4P 280 102 61 65 102 51
3P 210 266 133 78 97 48.5
GM3-1250
4P
坚持品质 完美细节 · 056
