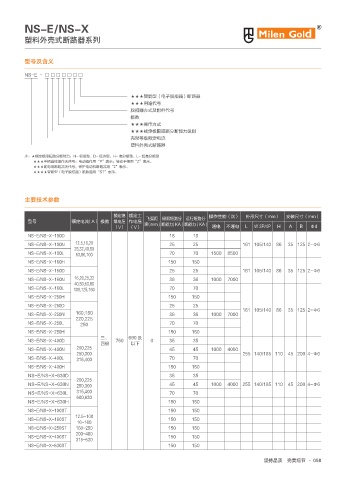

Page 65 - 西安梅兰日兰电气有限公司

NS-E/NS-X

塑料外壳式断路器系列

型号及含义

NS-E - □ □ □ □ □ □ □

★★★智能型（电子脱扣器）断路器
★★★用途代号
脱扣器方式及附件代号
极数
★★★操作方式
★★★额定极限短路分断能力级别
壳架等级额定电流
塑料外壳式断路器
注：★额定极限短路分断能力：N- 标准型、D- 经济型、H- 高分断型、L- 超高分断型
★★★手柄直接操作无序号：电动操作用“P”表示；转动手柄用“Z”表示。
★★★配电用断路器无代号：保护电动机断路器用“2”表示。
★★★★智能型（电子脱扣器）断路器用“ST”表示。

主要技术参数

额定绝 额定工 操作性能（次） 外形尺寸（mm） 安装尺寸（mm）
飞弧距 极限短路分 运行短路分
型号 额定电流（A） 极数 缘电压 作电压 离（mm）断能力（KA）断能力（KA）
（V） （V） 通电 不通电 L W 3P/4P H A B Φd
NS-E/NS-X-100D 18 18
NS-E/NS-X-100N 12.5,16,20 25 25 161 105/140 86 35 125 2-Φ6
25,32,40,50
NS-E/NS-X-100L 63,80,100 70 70 1500 8500
NS-E/NS-X-160H 150 150
NS-E/NS-X-160D 25 25 161 105/140 86 35 125 2-Φ6
NS-E/NS-X-160N 16,20,25,32 36 36 1000 7000
40,50,63,80
NS-E/NS-X-160L 100,125,160 70 70
NS-E/NS-X-250H 150 150
NS-E/NS-X-250D 25 25
161 105/140 86 35 125 2-Φ6
NS-E/NS-X-250N 160,180 36 36 1000 7000
220,225
NS-E/NS-X-250L 250 70 70
NS-E/NS-X-250H 150 150
三、 690 及
NS-E/NS-X-400D 750 0 35 35
四极 以下
NS-E/NS-X-400N 200,225 45 45 1000 4000
250,300 255 140/185 110 45 200 4-Φ6
NS-E/NS-X-400L 315,400 70 70
NS-E/NS-X-400H 150 150
NS-E/NS-X-630D 35 35
200,225
NS-E/NS-X-630N 250,300 45 45 1000 4000 255 140/185 110 45 200 4-Φ6
NS-E/NS-X-630L 315,400 70 70
600,630
NS-E/NS-X-630H 150 150
NS-E/NS-X-100ST 150 150
12.5~100
NS-E/NS-X-160ST 150 150
16~160
NS-E/NS-X-250ST 160~250 150 150
200~400
NS-E/NS-X-400ST 150 150
315~630
NS-E/NS-X-630ST 150 150
坚持品质 完美细节 · 058
