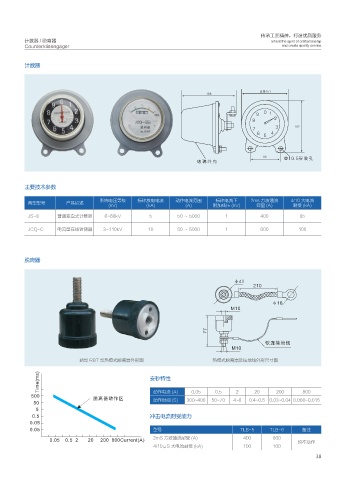

计数器 / 脱离器 Inherit the spirit of craftsmanship
Counter/disengager and create quality service

计数器

主要技术参数

系统电压等级 标称放电电流 动作电流范围 标称电流下 2ms 方波通流 4/10 大电流
典型型号 产品描述
(kV) (kA) (A) 附加残压 (kV) 容量 (A) 耐受 (kA)
JS-8 普通变盘式计数器 6~66kV 5 50 ～ 5000 1 400 65

JCQ-C 电流型在线监测器 3~110kV 10 50 ～ 5000 1 600 100

脱离器

新型 RBT 型热爆式脱离器外形图 热爆式脱离器及接地线外形尺寸图

安秒特性

动作电流 (A) 0.05 0.5 2 20 200 800
动作时间 (S) 300~400 50~70 4~6 0.4~0.5 0.03~0.04 0.008~0.015

冲击电流耐受能力

型号 TLB-5 TLB-6 备注
2mS 方波通流耐受 (A) 400 800
均不动作
4/10μS 大电流耐受 (kA) 100 100
