P. 42

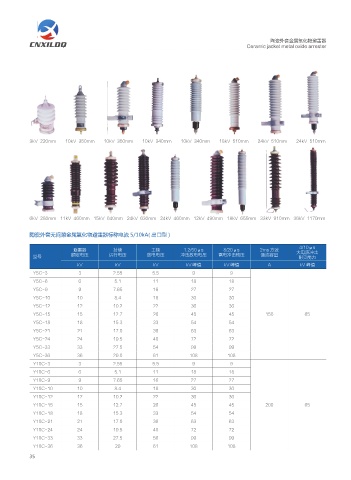

陶瓷外套金属氧化物避雷器
Ceramic jacket metal oxide arrester
3kV 220mm 10kV 350mm 10kV 350mm 10kV 340mm 10kV 340mm 18kV 510mm 24kV 510mm 24kV 510mm
6kV 280mm 11kV 460mm 15kV 640mm 24kV 630mm 24kV 460mm 12kV 490mm 18kV 655mm 33kV 910mm 36kV 1170mm
陶瓷外套无间隙金属氧化物避雷器标称电流 5/10kA( 出口型 )
4/10μs
避雷器 持续 工频 1.2/50μs 8/20μs 2ms 方波 大电流冲击
型号 额定电压 运行电压 放电电压 冲击放电电压 雷电冲击残压 通流容量 耐受能力
kV kV kV kV 峰值 kV 峰值 A kV 峰值
Y5C-3 3 2.55 5.5 9 9
Y5C-6 6 5.1 11 18 18
Y5C-9 9 7.65 16 27 27
Y5C-10 10 8.4 18 30 30
Y5C-12 12 10.2 22 36 36
Y5C-15 15 12.7 26 45 45 150 65
Y5C-18 18 15.3 33 54 54
Y5C-21 21 17.0 36 63 63
Y5C-24 24 19.5 40 72 72
Y5C-33 33 27.5 54 99 99
Y5C-36 36 29.0 61 108 108
Y10C-3 3 2.55 5.5 9 9
Y10C-6 6 5.1 11 18 18
Y10C-9 9 7.65 16 27 27
Y10C-10 10 8.4 18 30 30
Y10C-12 12 10.2 22 36 36
Y10C-15 15 12.7 26 45 45 200 65
Y10C-18 18 15.3 33 54 54
Y10C-21 21 17.0 36 63 63
Y10C-24 24 19.5 40 72 72
Y10C-33 33 27.5 56 99 99
Y10C-36 36 29 61 108 108
35
