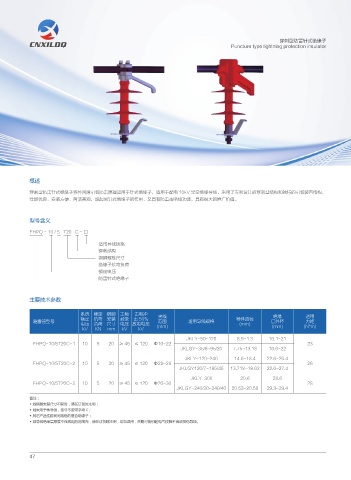

穿刺型防雷针式绝缘子
Puncture type lightning protection insulator

概述

穿剌型防雷针式绝缘子将外间隙引弧防雷原理运用于针式绝缘子，适用于配电 10kV 架空绝缘导线。采用了专利设计的穿刺型结构和独特的引弧装置结构，
性能优良、安装方便、简洁美观，既起到针式绝缘子的作用，又具有防雷击断线功能，具有很大的推广价值。

型号含义
FHPQ - 10 / 5 T20 C - □

适用导线规格
穿刺结构
钢脚螺栓尺寸
绝缘子抗弯负荷
额定电压
防雷针式绝缘子

主要技术参数

系统 额定 钢脚 工频 雷电冲 夹线 绝缘 适用
额定 抗弯 安装 耐受 击 50% 导体直径
避雷器型号 范围 适用导线规格 层外径 力矩
电压 负荷 尺寸 电压 放电电压 (mm) (mm) (mm) (N*m)
kV KN mm kV kV
JKLY-50~120 8.5~1.3 16.1~21
FHPQ-10/5T20C-1 10 5 20 ≥ 45 ≤ 120 Ф16~22 23
JKLGY-35/6~95/20 7.75~13.18 16.6~22
JKLY-120~240 14.6~18.4 22.6~26.4
FHPQ-10/5T20C-2 10 5 20 ≥ 45 ≤ 120 Ф22~28 26
JKLGY120/7~185/45 13.718~18.62 22.6~27.4
JKLY-300 20.6 28.6
FHPQ-10/5T20C-3 10 5 20 ≥ 45 ≤ 120 Ф26~30 28
JKLGY-240/30~240/40 20.52~20.58 29.3~29.4
备注：
◆ 如钢脚安装尺寸不同时，请在订货时注明；
◆ 如果用于株导线，型号不要带字母 C；
◆ 其它产品性能同同规格的复合绝缘子；
◆ 如导线绝缘层厚度不在规定的范围内，请在订货时注明，切勿误用，否则可能引起电气接触不良或损伤导线。
