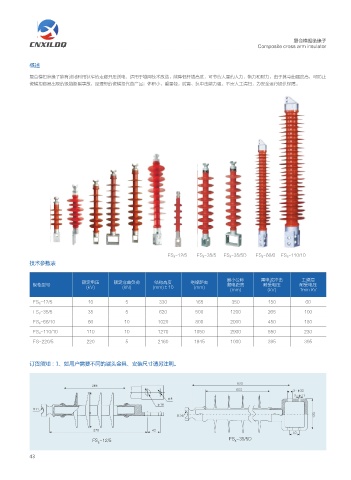

Page 50 - 温州新霖电气设备有限公司

复合横担绝缘子
Composite cross arm insulator

概述

复合横担绝缘子能有效地利用狭窄的走廊开压送电，适用于城网技术改造，能降低杆塔高度，可节约大量的人力、物力和财力，由于其弯曲强度高，可防止
瓷横担容易出现的级链断裂事故，是理想的瓷横担代替产品；体积小，重量轻，防震、抗申击能力强、不需人工清扫，为安全运行提供保障。

FS 3 -12/5 FS 3 -35/5 FS 3 -35/5D FS 3 -66/6 FS 3 -110/10
技术参数表

最小公称 雷电波冲击 工频湿
额定电压 额定弯曲负荷 结构高度 绝缘距离
规格型号 爬电距离 耐受电压 耐受电压
(kV) (kN) (mm)±10 (mm)
(mm) (kV) 1min kV
FS 3 -12/5 10 5 330 165 350 150 60
FS 3 -35/5 35 5 620 500 1200 265 100

FS 3 -66/10 66 10 1020 800 2000 450 180
FS 3 -110/10 110 10 1270 1050 2900 550 230
FS-220/5 220 5 2160 1945 1000 395 395

订货须知：1、如用户需要不同的端头金具、安装尺寸请另注明。
