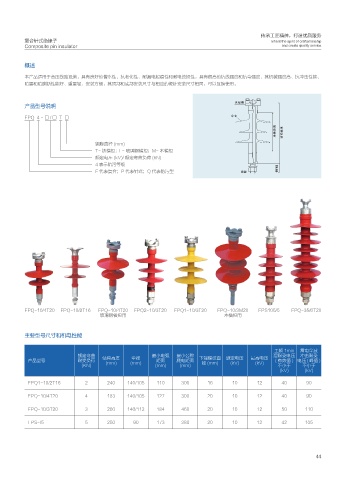

复合针式绝缘子 Inherit the spirit of craftsmanship
Composite pin insulator and create quality service

概述

本产品适用于高压线路设施。具有良好的憎水性、抗老化性、耐漏电起痕性和耐电蚀损性，具有很高的抗线强度和抗弯强度，其机械强度高、抗冲击性能、
防震和防脆断性能好、重量轻、安装方便，其顶部和底部安装尺寸与相应的瓷针安装尺寸相同，可以互换使用。

产品型号说明

FPQ 4 - □ / □ T □

钢脚直径 (mm)
T- 铁横担；L- 玻璃钢横担；M- 木横担
额定电压 (kV)/ 额定弯曲负荷 (kN)
4 表示防污等级
F 代表复合；P 代表针式；Q 代表防污型

FPQ-10/4T20 FPQ-10/2T16 FPQ-10/4T20 FPQ2-10/3T20 FPQ1-10/3T20 FPQ-10/3M20 FPS105/5 FPQ-35/6T20
玻璃钢横担用 木横担用

主要型号尺寸和机电性能

工频 1min 雷电全波
额定弯曲 最小电弧 最小公称 湿耐受电压 冲击耐受
伞径
产品型号 耐受负荷 结构高度 (mm) 距离 爬电距离 下端螺纹直 额定电压 最高电压 ( 有效值 ) 电压(峰值)
(mm)
(kV)
(kV)
径 (mm)
(KN) (mm) (mm) 不小于 不小于
(kV) (kV)
FPQ1-10/2T16 2 240 140/105 110 300 16 10 12 40 90
FPQ-10/4T20 4 183 140/105 127 300 20 10 12 40 90
FPQ-10/3T20 3 260 146/112 184 460 20 10 12 50 110

FPS-/5 5 250 90 173 380 20 10 12 42 105

44
