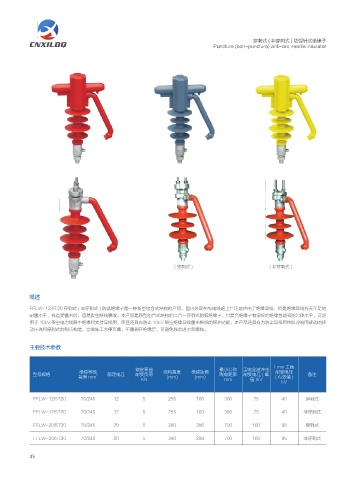

穿刺式 ( 非穿刺式 ) 防弧针式绝缘子
Puncture (non-puncture) anti-arc needle insulator

( 穿刺式 ) ( 非穿刺式 )

概述

FFLW-12/5T20 穿刺式 ( 非穿刺式 ) 防弧绝缘子是一种新型组合式结构的产品。国内外现在配电线路上广泛地应用了绝缘导线，但是绝缘导线先天不足的
耐雷水平，在遭受雷击时，容易发生断线事故。本产品是新型组合式结构的二合一穿刺式防弧绝缘子，其复合绝缘子有很好的绝缘性能和防污秽水平，可适
用于 10kV 架空电力线路中绝缘和支持导线用，而且还具有防止 10kV 架空绝缘导线雷击断线的保护功能。本产品还具有为防止导线因热胀冷缩而移动的移
动压块和穿刺式的刺齿构造，安装施工方便可靠，不需剥开绝缘层，可避免线芯进水和腐蚀。

主要技术参数

Lmin 工频
额定弯曲 最小公称 雷电全波冲击
绝缘导线 结构高度 绝缘距离 耐受电压
型号规格 2 额定电压 耐受负荷 爬电距离 耐受电压 ( 峰 备注
截面 mm (mm) (mm) ( 有效值 )
KN mm 值 )kV
kV
FFLW-12/5T20 70/240 12 5 255 160 380 75 40 穿刺式

FFLW-12/5T20 70/240 12 5 255 160 380 75 40 非穿刺式

FFLW-20/5T20 70/240 20 5 380 286 700 160 95 穿刺式

FFLW-20/5T20 70/240 20 5 380 286 700 160 95 非穿刺式

45
